รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เซ็นเซอร์คลอรีนไดออกไซด์ | รูปแบบสินค้า: | ออนซ์10.1 |
|---|---|---|---|
| ช่วงการวัด:: | 0~0.5/2/5/10/20ppm | ระยะความดัน: | 0 ~ 1บาร์ (เซลล์ไหล) |
| ระยะอุณหภูมิ: | 0 ~ 45 ℃ | เวลาตอบสนอง: | T90: ประมาณ 3 นาที (น้ําเกลือประมาณ 5 นาที) |
| อัตราการไหล: | 15-30 ลิตร/ชม. (33 – 66 ซม./วินาที) | ||
| เน้น: | เครื่องตรวจจับโอโซน Amperometric,All Water Treatment Ozone Sensor อุปกรณ์ตรวจจับโอโซน,เครื่องตรวจจับโอโซน Amperometric |
||

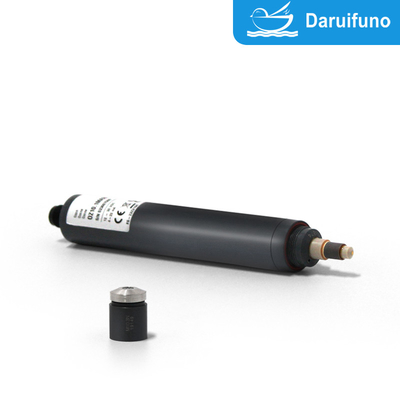

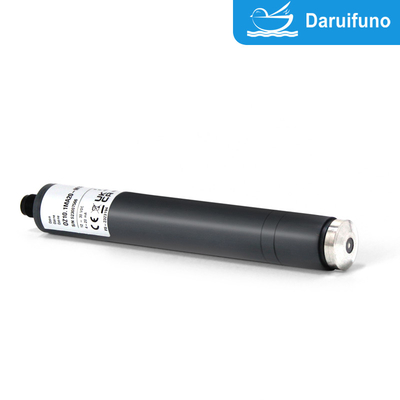

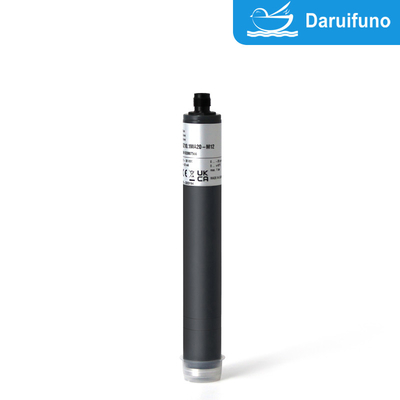

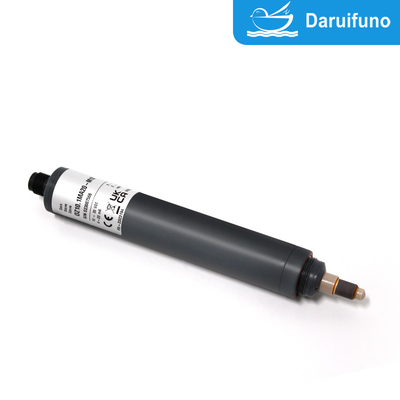

เซ็นเซอร์โอโซนแอมเพอโรเมตริกระบบสองขั้วใช้สำหรับการบำบัดน้ำทั้งหมด
การติดตามผลการบำบัดน้ำ: โอโซนเป็นสารออกซิไดซ์อย่างแรงที่ใช้กันอย่างแพร่หลายในกระบวนการบำบัดน้ำ โดยเฉพาะในน้ำดื่ม น้ำอุตสาหกรรม การบำบัดน้ำเสีย ฯลฯ โอโซนสามารถฆ่าเชื้อจุลินทรีย์ที่ทำให้เกิดโรคในน้ำ เช่น แบคทีเรีย ไวรัส และสาหร่ายได้อย่างมีประสิทธิภาพ และสามารถออกซิไดซ์ได้ มลพิษอินทรีย์ สารกลิ่น และสีในน้ำ ดังนั้นการตรวจสอบความเข้มข้นของโอโซนในน้ำจึงช่วยให้มั่นใจถึงผลของการบำบัดน้ำ
ข้อควรพิจารณาด้านความปลอดภัยและสุขภาพ: แม้ว่าโอโซนจะมีผลการปรับปรุงคุณภาพน้ำอย่างมีนัยสำคัญ แต่ความเข้มข้นของโอโซนที่สูงเองก็อาจเป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม ความเข้มข้นของโอโซนในน้ำที่มากเกินไปอาจเป็นพิษต่อร่างกายมนุษย์ โดยเฉพาะอย่างยิ่งหากมีโอโซนเหลืออยู่ในน้ำดื่ม ดังนั้นการตรวจสอบความเข้มข้นของโอโซนจึงสามารถมั่นใจได้ว่าอยู่ในช่วงที่ปลอดภัยและป้องกันสารตกค้างที่มากเกินไป
การตรวจสอบอัตราการใช้โอโซน: ในระหว่างการบำบัดน้ำ ปริมาณการใช้โอโซนจะได้รับผลกระทบจากคุณภาพน้ำ เช่น อินทรียวัตถุ แอมโมเนียไนโตรเจน หรือสารเคมีอื่นๆ ในน้ำ ด้วยการตรวจสอบความเข้มข้นของโอโซนในน้ำ ทำให้สามารถประเมินปริมาณการใช้โอโซนได้ และสามารถปรับปริมาณได้เพื่อให้แน่ใจว่าการใช้โอโซนมีประสิทธิผลและหลีกเลี่ยงของเสีย
กฎระเบียบด้านสิ่งแวดล้อม: โอโซนเป็นสารฆ่าเชื้อที่สำคัญในกระบวนการบำบัดน้ำ โดยเฉพาะในพื้นที่ที่มีข้อกำหนดการคุ้มครองสิ่งแวดล้อมที่เข้มงวด การตรวจสอบความเข้มข้นของโอโซนในน้ำสามารถรับประกันการปฏิบัติตามกฎระเบียบและมาตรฐานการคุ้มครองสิ่งแวดล้อม ตัวอย่างเช่น สำนักงานปกป้องสิ่งแวดล้อมของสหรัฐอเมริกาและหน่วยงานกำกับดูแลอื่นๆ บางครั้งกำหนดให้มีการตรวจสอบปริมาณโอโซนที่ตกค้างเพื่อให้แน่ใจว่าผลการฆ่าเชื้อต่อคุณภาพน้ำ และหลีกเลี่ยงผลกระทบด้านลบต่อสภาพแวดล้อมทางนิเวศน์
การเพิ่มประสิทธิภาพเทคโนโลยีการบำบัดน้ำ: ด้วยการทดสอบความเข้มข้นของโอโซนในน้ำเป็นประจำ จะทำให้การทำงานของระบบบำบัดน้ำมีประสิทธิภาพสูงสุด และสามารถปรับปรุงการเติมโอโซนและเวลาในการสัมผัสได้ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการฆ่าเชื้อโรคและลดต้นทุนการดำเนินงาน การตรวจสอบข้อมูลสามารถช่วยระบุปัญหาที่อาจเกิดขึ้นหรือปรับการกำหนดค่าระบบให้เหมาะสม
เซ็นเซอร์โอโซนแอมเพอโรเมตริก 10.1 ระบบสองขั้ว ใช้สำหรับการบำบัดน้ำทั้งหมด รวมถึงน้ำทะเล เช่นน้ำประปา น้ำปราศจากไอออน ระบบเมมเบรน RO-reverse osmosis มีความต้านทานทางกล และระบบเมมเบรนมีความต้านทานต่อสารลดแรงตึงผิวสูง
ลักษณะการทำงานของเซ็นเซอร์โอโซนฟิล์มแอมแปร์ประกอบด้วยความไวสูงและการตอบสนองที่รวดเร็ว ซึ่งสามารถวัดความเข้มข้นของโอโซนในน้ำได้อย่างแม่นยำ ข้อดีของมันคือความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง เหมาะสำหรับสภาพแวดล้อมคุณภาพน้ำต่างๆ และอายุการใช้งานที่ยาวนาน เหมาะสำหรับน้ำดื่มและบำบัดน้ำอุตสาหกรรมเพื่อความปลอดภัยของคุณภาพน้ำ
ข้อมูลจำเพาะ
| |
ออนซ์10.1 |
| ตัวบ่งชี้ | โอโซน
|
| แอปพลิเคชัน |
การบำบัดน้ำทุกชนิด รวมถึงน้ำทะเล เช่น
ระบบเมมเบรนมีความทนทานต่อกลไก |
| ระบบการวัด | เมมเบรนหุ้มระบบ 2 อิเล็กโทรดแบบแอมเพอโรเมตริก |
|
อิเล็กทรอนิกส์ |
เวอร์ชันอนาล็อก: - เอาต์พุตแรงดันไฟฟ้า - ไม่ใช่อุปกรณ์อิเล็กทรอนิกส์ที่แยกไฟฟ้า - การประมวลผลข้อมูลภายในแบบอะนาล็อก - สัญญาณเอาท์พุต: อนาล็อก (อนาล็อกออก/อนาล็อก) เวอร์ชันดิจิทัล: - ระบบอิเล็กทรอนิกส์ถูกแยกส่วนด้วยไฟฟ้าโดยสิ้นเชิง - การประมวลผลข้อมูลภายในแบบดิจิทัล - สัญญาณเอาท์พุต: อนาล็อก (อนาล็อกออก/ดิจิตอล) หรือ ดิจิตอล (ดิจิตอลออก/ดิจิตอล) เวอร์ชัน mA: - อะนาล็อกเอาต์พุตปัจจุบัน - ไม่ใช่อุปกรณ์อิเล็กทรอนิกส์ที่แยกไฟฟ้า - สัญญาณเอาท์พุต: อนาล็อก (อนาล็อกออก/อนาล็อก) |
|
ข้อมูลเกี่ยวกับ ช่วงการวัด |
ความชันที่แท้จริงของเซนเซอร์อาจแตกต่างกันไปที่เกี่ยวข้องกับการผลิตระหว่าง 65% ถึง 150% ของความชันที่ระบุ หมายเหตุ: ด้วยความชัน > 100% ช่วงการวัดจะลดลงตามไปด้วย (เช่น: ความชัน 150% → 67% ของช่วงการวัดที่ระบุ) |
| ความแม่นยำ หลังจากการสอบเทียบที่ความสามารถในการทำซ้ำ สภาวะ (15°C, pH 7.2 นิ้ว น้ำดื่ม) ของส่วนบนให้เต็ม มาตราส่วน |
-ช่วงการวัด 2 มก./ลิตร: ที่ 0.4 มก./ลิตร <1% ที่ 1.6 มก./ลิตร <3% - ช่วงการวัด 20 มก./ลิตร: ที่ 4 มก./ลิตร <1% ที่ 16 มก./ลิตร <2% |
| ขีดจำกัดของการตรวจจับ | -ช่วงการวัด 2 มก./ลิตร: 0.02 ppm |
|
อุณหภูมิในการทำงาน |
วัดอุณหภูมิน้ำ : 0 … +45 °C (ไม่มีผลึกน้ำแข็งในการวัดน้ำ) |
| อุณหภูมิแวดล้อม: 0 … +55 °C | |
|
อุณหภูมิ ค่าตอบแทน |
อัตโนมัติด้วยเซนเซอร์วัดอุณหภูมิในตัว |
|
สูงสุด อนุญาตให้มีแรงกดดันในการทำงาน |
การทำงานโดยไม่ต้องยึดแหวน: - 0.5 บาร์ - ไม่มีแรงกระตุ้นและ/หรือแรงสั่นสะเทือน |
|
การใช้งานโดยใช้วงแหวนยึดในเซลล์ Flow: - 1.0 บาร์ - ไม่มีแรงกระตุ้นและ/หรือแรงสั่นสะเทือน (ดูตัวเลือกที่ 1) |
|
ออนซ์10.1 |
|||
|
อัตราการไหล (ความเร็วการไหลขาเข้า) |
ประมาณ อัตราการไหล 15-30 ลิตร/ชม. (33 – 66 ซม./วินาที) FLC โดยขึ้นอยู่กับอัตราการไหลเล็กน้อย | |||
| ช่วง pH | พีเอช 4 – พีเอช 9 | |||
| เวลารันอิน | เปิดตัวครั้งแรกประมาณ.. 1 ชม | |||
| เวลาตอบสนอง | T90 : ประมาณ. 8 นาที | |||
| การปรับจุดศูนย์ | ไม่จำเป็น | |||
| การสอบเทียบ | ที่อุปกรณ์ โดยการกำหนดเชิงวิเคราะห์ เช่น วิธี DPD-4 (DPD-1 + DPD-3) ข้อแนะนำ: เมื่อใช้กับน้ำทะเลวิธี DPD-4 (DPD-1 + DPD-3) ไม่ใช่ คัดเลือกโอโซน |
|||
| การรบกวน |
Cl2: OZ10.1H: แฟคเตอร์ 0.015 |
|||
| ขาดสารฆ่าเชื้อ | สูงสุด 24 ชม | |||
|
การเชื่อมต่อ |
เอ็มวีเวอร์ชั่น: เวอร์ชัน Modbus:
เวอร์ชัน 4-20 มิลลิแอมป์: |
M12 5 ขั้ว, หน้าแปลนแบบเสียบปลั๊ก M12 5 ขั้ว, หน้าแปลนแบบเสียบปลั๊ก
ขั้วต่อ 2 ขั้ว หรือ M12 5 ขั้ว, หน้าแปลนแบบเสียบปลั๊ก |
||
| สูงสุด ความยาวของสายเซนเซอร์ (ขึ้นอยู่กับการประมวลผลสัญญาณภายใน) | อนาล็อก | < 30 ม | ||
| ดิจิตอล |
อนุญาต > 30 ม ความยาวสายเคเบิลสูงสุดขึ้นอยู่กับการใช้งาน |
|||
| ประเภทการป้องกัน |
หน้าแปลนปลั๊ก M12 5 ขั้ว: IP68 ขั้วต่อ 2 ขั้วพร้อมฮูด mA: IP65 |
|||
| วัสดุ | เมมเบรนอีลาสโตเมอร์ PVC-U สแตนเลส 1.4571 | |||
|
ขนาด |
เส้นผ่านศูนย์กลาง: ความยาว: เวอร์ชัน MV Modbus เวอร์ชัน 4-20 mA |
ประมาณ 25 มม ประมาณ 190 มม. (การประมวลผลสัญญาณอะนาล็อก) ประมาณ 205 มม. (การประมวลผลสัญญาณดิจิตอล) ประมาณ 205 มม ประมาณ 220 มม. (ขั้วต่อ 2 ขั้ว) ประมาณ 190 มม. (5 ขั้ว-M12) |
||
| ขนส่ง | +5 … +50 °C (เซ็นเซอร์ อิเล็กโทรไลต์ ฝาครอบเมมเบรน) | |||
|
ออนซ์10.1 |
|
พื้นที่จัดเก็บ |
เซ็นเซอร์: แห้งและไม่มีอิเล็กโทรไลต์ไม่จำกัดที่ +5 … +40 °C |
|
อิเล็กโทรไลต์: ในขวดเดิม ป้องกันไม่ให้ถูกแสงแดดที่อุณหภูมิ +5 … +35 °C ขั้นต่ำ 1 ปีหรือจนกว่าจะระบุ EXP-Date |
|
|
ฝาเมมเบรน: ในบรรจุภัณฑ์เดิมไม่มีขีดจำกัดที่อุณหภูมิ +5 … +40 °C (ฝาเมมเบรนที่ใช้แล้วไม่สามารถเก็บได้) |
|
|
การซ่อมบำรุง |
ควบคุมสัญญาณการวัดอย่างสม่ำเสมอ ขั้นต่ำ สัปดาห์ละครั้ง ข้อกำหนดต่อไปนี้ขึ้นอยู่กับคุณภาพน้ำ: เปลี่ยนฝาเมมเบรน: ปีละครั้ง (ขึ้นอยู่กับคุณภาพน้ำ) เปลี่ยนอิเล็กโทรไลต์: ทุก 3 - 6 เดือน |
|
|
ตัวเลือก 1: แหวนยึด |
- เมื่อทำงานด้วยแรงดัน >0.5 บาร์ในโฟลว์เซลล์ - ขนาดแหวนล็อค 29 x 23.4 x 2.5 มม. แบบกรีด PETP - สามารถเลือกตำแหน่งร่องต่างๆ ได้ (ตามคำขอ) |
|
|
ข้อมูลทางเทคนิค
1. OZ10.1 (เอาต์พุตอะนาล็อก, การประมวลผลสัญญาณภายในแบบอะนาล็อก)
จำเป็นต้องมีการเชื่อมต่อทางไฟฟ้าที่ไม่มีศักย์ไฟฟ้า เนื่องจากเซนเซอร์อิเล็กทรอนิกส์ไม่ได้ติดตั้งระบบแยกกระแสไฟฟ้า
| |
การวัด พิสัย ใน ppm |
ปณิธาน ใน ppm |
เอาท์พุต เอาท์พุต ความต้านทาน |
ที่กำหนด ความลาดชัน ใน มิลลิโวลต์/พีพีเอ็ม |
แรงดันไฟฟ้า จัดหา |
การเชื่อมต่อ |
| OZ10.1H-M12 | 0.005…2.000 | 0.001 |
0…-2000 มิลลิโวลต์ 1 กิโลโอห์ม |
- 1,000 |
±5 - ±15VDC 10 มิลลิแอมป์ |
หน้าแปลนปลั๊ก M12 5 ขั้ว
ฟังก์ชั่นสายไฟ: PIN1: การวัดสัญญาณ PIN2: +U PIN3: -U PIN4: สัญญาณ GND PIN5: ไม่ใช่ |
| OZ10.1N-M12 | 0.05…20.00 น | 0.01 | - 100 | |||
| OZ10.1HUp-M12 | 0.005…2.000 | 0.001 |
0…+2000 มิลลิโวลต์ 1 กิโลโอห์ม |
+1000 |
10 - 30 โวลท์ดีซี 10 มิลลิแอมป์ |
หน้าแปลนปลั๊ก M12 5 ขั้ว ฟังก์ชั่นสายไฟ:
PIN1: การวัดสัญญาณ PIN2: +U PIN3: กำลัง GND PIN4: สัญญาณ GND PIN5: ไม่ใช่ |
| OZ10.1Up-M12 | 0.05…20.00 น | 0.01 | +100 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
2. OZ10.1 (เอาต์พุตอะนาล็อก, การประมวลผลสัญญาณภายในดิจิทัล)
อนาล็อกออก / ดิจิตอล
- แหล่งจ่ายไฟถูกแยกส่วนด้วยกระแสไฟฟ้าภายในเซนเซอร์
- สัญญาณเอาท์พุตยังถูกแยกทางไฟฟ้าด้วย ซึ่งหมายความว่าไม่มีศักย์ไฟฟ้า
| |
การวัด พิสัย ใน ppm |
ปณิธาน ใน ppm |
เอาท์พุต เอาท์พุต ความต้านทาน |
ที่กำหนด ความลาดชัน ใน มิลลิโวลต์/พีพีเอ็ม |
แหล่งจ่ายไฟ | การเชื่อมต่อ |
| OZ10.1H-อัน-M12 | 0.005…2.000 | 0.001 |
อนาล็อก 0…-2 โวลต์ (สูงสุด -2.5 โวลต์) 1 กิโลโอห์ม |
- 1,000 |
9-30 โวลท์ดีซี ประมาณ 20-56 มิลลิแอมป์ |
ปลั๊กออน M12 แบบ 5 ขั้ว หน้าแปลน
ฟังก์ชั่นสายไฟ: PIN1: การวัดสัญญาณ PIN2: +U PIN3: กำลัง GND PIN4: สัญญาณ GND PIN5: ไม่ใช่ |
| OZ10.1N-อัน-M12 | 0.05…20.00 น | 0.01 | - 100 | |||
| OZ10.1H-Ap-M12 | 0.005…2.000 | 0.001 |
อนาล็อก 0…+2 โวลต์ (สูงสุด +2.5 โวลต์) 1 กิโลโอห์ม |
+1000 | ||
| OZ10.1N-Ap-M12 | 0.05…20.00 น | 0.01 | +100 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
3. OZ10.1 (เอาต์พุตดิจิตอล, การประมวลผลสัญญาณดิจิตอล)
- แหล่งจ่ายไฟถูกแยกส่วนด้วยกระแสไฟฟ้าภายในเซนเซอร์
- สัญญาณเอาท์พุตยังถูกแยกทางไฟฟ้าด้วย ซึ่งหมายความว่าไม่มีศักย์ไฟฟ้า
|
การวัด พิสัย ใน ppm |
ปณิธาน ใน ppm |
เอาท์พุต ความต้านทานขาออก |
แหล่งจ่ายไฟ | การเชื่อมต่อ |
| OZ10.1H-M0c | 0.005…2.000 | 0.001 |
Modbus RTU
ไม่มีตัวต้านทานปลายสายในเซ็นเซอร์ |
9-30 โวลท์ดีซี
ประมาณ 20-56 มิลลิแอมป์ |
หน้าแปลนปลั๊ก M12 5 ขั้ว ฟังก์ชั่นสายไฟ: PIN1: สงวนไว้ PIN2: +U PIN3: กำลัง GND PIN4: RS485B PIN5: RS485A |
| OZ10.1N-M0c | 0.05…20.00 น | 0.01 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
4. OZ10.1 4-20 mA (เอาต์พุตอะนาล็อก, การประมวลผลสัญญาณภายในแบบอะนาล็อก)
จำเป็นต้องมีการเชื่อมต่อทางไฟฟ้าที่ไม่มีศักย์ไฟฟ้า เนื่องจากเซนเซอร์อิเล็กทรอนิกส์ไม่ได้ติดตั้งระบบแยกกระแสไฟฟ้า
4.1 การเชื่อมต่อไฟฟ้า: แคลมป์ขั้ว 2 ขั้ว
| |
การวัด พิสัย ใน ppm |
ความละเอียด n ใน ppm |
เอาท์พุต เอาท์พุต ความต้านทาน |
ที่กำหนด ความลาดชัน ใน มิลลิแอมป์/พีพีเอ็ม |
แรงดันไฟฟ้า จัดหา |
การเชื่อมต่อ |
| OZ10.1MA0.5 | 0.005…0.500 | 0.001 |
4…20 มิลลิแอมป์ ไม่ได้ปรับเทียบ |
32.0 |
12…30 โวลท์ดีซี RL 50Ω…RL 900Ω |
ขั้วต่อ 2 ขั้ว (2 x 1 มม.²)
ที่แนะนำ: สายกลม 4 มม 2 x 0.34 มม.² |
| OZ10.1MA2 | 0.005…2.000 | 0.001 | 8.0 | |||
| OZ10.1MA5 | 0.05…5.00 | 0.01 | 3.2 | |||
| OZ10.1MA10 | 0.05…10.00 น | 0.01 | 1.6 | |||
| OZ10.1MA20 | 0.05…20.00 น | 0.01 | 0.8 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
4.2 การเชื่อมต่อไฟฟ้า: หน้าแปลนปลั๊ก M12 5 ขั้ว
|
การวัด พิสัย ใน ppm |
ปณิธาน ใน ppm |
เอาท์พุต เอาท์พุต ความต้านทาน |
ที่กำหนด ความลาดชัน ใน มิลลิแอมป์/พีพีเอ็ม |
แรงดันไฟฟ้า จัดหา |
การเชื่อมต่อ |
| OZ10.1MA0.5-M12 | 0.005…0.500 | 0.001 |
4…20 มิลลิแอมป์ ไม่ได้ปรับเทียบ |
32.0 |
12…30 โวลท์ดีซี RL 50Ω…RL 900Ω |
M12 5 ขั้ว หน้าแปลนปลั๊ก
ฟังก์ชั่นสายไฟ: PIN1: ไม่ใช่ PIN2: +U PIN3: -U PIN4: ไม่ใช่ ค. PIN5: ไม่ใช่ |
| OZ10.1MA2-M12 | 0.005…2.000 | 0.001 | 8.0 | |||
| OZ10.1MA5-M12 | 0.05…5.00 | 0.01 | 3.2 | |||
| OZ10.1MA10-M12 | 0.05…10.00 น | 0.01 | 1.6 | |||
| OZ10.1MA20-M12 | 0.05…20.00 น | 0.01 | 0.8 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
สำรอง อะไหล่
| พิมพ์ | หมวกเมมเบรน | อิเล็กโทรไลต์ | กากกะรุน | โอริง |
| สำหรับ OZ10.1 ทั้งหมด |
M10.3N |
EOZ7/วัตต์, 100 มล ศิลปะ. เลขที่. 11102 |
เอส2 |
ซิลิโคน 20 x 1.5 |
(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
