รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เซ็นเซอร์กรดเปอร์อะซิติก | รูปแบบสินค้า: | หน้า 10.1 |
|---|---|---|---|
| ช่วงการวัด:: | 0~20/200/2000/5000/20000/50000 ppm | ระยะความดัน: | 0 ~ 1 (เซลล์การไหล) |
| ระยะอุณหภูมิ: | 0 … +45°ซ | เวลาตอบสนอง: | T90: ประมาณ 3.5 นาทีที่ 10 °C T90: ประมาณ 1.5 นาทีที่ 45 °C |
| อัตราการไหล: | 15-30 ลิตร/ชม. (33 – 66 ซม./วินาที) | ||
| เน้น: | เซ็นเซอร์กรดเพาราเซติกความทนทานทางเคมีสูง,เซนเซอร์กรดเพาราเซติกเคลือบผนัง,เครื่องตรวจจับกรดเพาราเซติกสําหรับการบําบัดน้ํา |
||

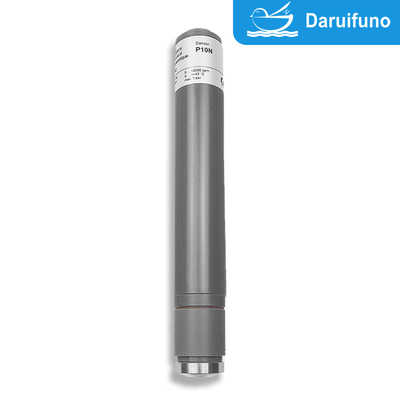

เซ็นเซอร์กรดเพาราเซติกเคลือบผิวหนังที่มีความทนทานทางเคมีสูง สําหรับการใช้งานในการบําบัดน้ําทุกชนิด
เซ็นเซอร์กรดเปรแอซิต P10.1 ระบบสองอิเล็กทรอนด์ใช้ในการบําบัดน้ําทุกชนิด มีระบบเยื่อที่แข็งแกร่งทางเครื่องจักรและมีความอดทนต่อสารเคมีสูงอุณหภูมิน้ําสูงสุด 45°Cระยะที่เลือกใช้คือ 0~20/200/2000/5000/20000/50000 ppm ลักษณะและข้อดีหลัก ๆ ของมันประกอบด้วย:
ลักษณะ
1โครงสร้างสองอิเล็กทรอนด์ง่าย:
มีอิเล็กทรอร์ดทํางานและอิเล็กทรอร์ดมาตรฐาน, การออกแบบที่คอมแพคต, ง่ายที่จะบูรณาการในอุปกรณ์หรือระบบ
ลดการปฏิสัมพันธ์ที่ซับซ้อนระหว่างอิเล็กทรอนด์ และเพิ่มความมั่นคงของสัญญาณ
2การตรวจจับแบบเลือก:
ตัดแยกสารอื่น ๆ ที่ขัดขวางด้วยเทคโนโลยีเยื่อเพื่อบรรลุการตรวจพบกรดเพราเอซติกเฉพาะเจาะจง
ให้สัญญาณเบื้องหลังที่มั่นคง เพื่อหลีกเลี่ยงการขัดขวาง
3เวลาตอบสนองเร็ว:
อัตราการถ่ายโอนมวลสูงของเยื่อทําให้เซ็นเซอร์สามารถตอบสนองอย่างรวดเร็วกับการเปลี่ยนแปลงของปริมาณปริมาณกรดเพราเอซติก
4ความต้องการการบํารุงรักษาที่ต่ํา
ผลการป้องกันของผนังลดการติดเชื้อและการสูญเสียอิเล็กทรอนด์, ขยายอายุการใช้งานของเซ็นเซอร์
ปกติจะมีฟังก์ชันการปรับระดับอัตโนมัติและทําความสะอาดด้วยตนเองสําหรับการใช้งานประจําวัน
5ระยะการวัดที่กว้าง:
มันสามารถตรวจจับกรดเพราเอซติกจากปริมาณปริมาณต่ํา (ระดับ ppm) ถึงปริมาณสูง โดยตอบสนองความต้องการการใช้งานต่างๆ
ข้อดี
1ความแม่นยําและความมั่นคงสูง
วิธี Membrane ลดการขัดแย้งภายนอกได้อย่างมีประสิทธิภาพ และปรับปรุงความแม่นยําและความมั่นคงระยะยาวของการตรวจจับ
2ความทนทานต่อการกัดกร่อนทางเคมี:
วัสดุเซ็นเซอร์มักถูกทําจากวัสดุทนทานต่อการกัดกร่อน เพื่อปรับตัวกับสภาพแวดล้อมที่เกิดจากสารออกซิเดนที่แข็งแรงของกรดเพราเอซติกและสารฆ่าเชื้ออื่น ๆ
3การออกแบบการบริโภคพลังงานต่ํา
ระบบสองอิเล็กทรอนด์มีการออกแบบที่เรียบง่ายและการบริโภคพลังงานที่ต่ํา ซึ่งเหมาะสําหรับการติดตามออนไลน์อย่างต่อเนื่อง
4การติดตั้งและใช้งานง่ายในสถานที่:
การออกแบบขนาดเล็กและฟังก์ชัน plug-and-play ทําให้มันง่ายในการใช้งานภายใต้สภาพแวดล้อมต่าง ๆ
5การออกข้อมูลแบบยืดหยุ่น:
รองรับวิธีการออกสัญญาณหลายแบบ (เช่นสัญญาณอานาล็อก 4-20mA หรือโปรโตคอลการสื่อสารดิจิตอล) ซึ่งสามารถบูรณาการกับระบบควบคุมได้ง่าย
6ความสามารถในการปรับปรุงที่แข็งแรง:
สามารถใช้ได้ในสภาพน้ําที่แตกต่างกัน (เช่นน้ําเสีย น้ําดื่ม น้ําอุตสาหกรรม) และมีความอดทนต่ออัตราการไหลและความดันที่เปลี่ยนแปลงได้มาก
รายละเอียด
|
|
พี 101 |
||
| ตัวชี้ | กรดเพรแอซิต | ||
|
การใช้งาน |
การบําบัดน้ําทุกชนิด รวมถึงน้ําทะเล กรดประสานงานได้ (ตัวอย่างเช่น เครื่องซักขวด เครื่อง CIP) ระบบเยื่อเป็นเครื่องยนต์ทนทาน ระบบเยื่อมีความทนทานสูงต่อสารกระตุ้นผิว (tensides) |
||
| ระบบวัด | ระบบ 2 อิเล็กทรอนด์แบบ amperometric ปกคลุม | ||
|
อิเล็กทรอนิกส์ |
รูปแบบแบบแอนาล็อก: - ความกระชับกําลังออก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - การประมวลผลข้อมูลภายในแบบแอนาล็อก - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) รูปแบบดิจิทัล: - อิเล็กทรอนิกส์ถูกแยกจากไฟฟ้าโดยสิ้นเชิง - การประมวลผลข้อมูลดิจิตอลภายใน - สัญญาณออก: อานาล็อก (อานาล็อก-ออก/ดิจิตอล) หรือ ดิจิตอล (ดิจิตอลออก/ดิจิตอล) mA-version: - ปัจจุบันออกแบบแอนาล็อก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) |
||
|
ข้อมูลเกี่ยวกับช่วงการวัด |
ความชันจริงของเซ็นเซอร์สามารถแตกต่างกันตามการผลิต ระหว่าง 65% และ 150% ของความชันนาม หมายเหตุ: กับความชัน > 100% ระยะการวัดจะลดลงตามนั้น (ตัวอย่าง: ความชัน 150% → 67% ของช่วงการวัดที่กําหนด) |
||
|
ความถูกต้อง หลังจากการปรับระดับในสภาพซ้ํา (25 °C ในน้ําดื่ม) จากค่าระดับเต็ม |
ระยะวัด 2000 mg/l: ที่ 400 mg/l < 2% ในปริมาณ 1600 mg/l < 3% |
||
|
อุณหภูมิการทํางาน |
การวัดอุณหภูมิน้ํา: 0... +45 °C (ไม่มีคริสตัลน้ําแข็งในน้ําในการวัด) |
||
| อุณหภูมิบริเวณ: 0... +55 °C | |||
| การชดเชยอุณหภูมิ |
โดยอัตโนมัติ โดยเซ็นเซอร์อุณหภูมิที่บูรณาการ ต้องหลีกเลี่ยงการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน เวลาตอบสนอง t90: ประมาณ 8 นาที |
||
|
ความดันการทํางานที่อนุญาตสูงสุด |
การทํางานโดยไม่มีแหวนยึด: - 0.5 บาร์ - ไม่มีแรงดันและ/หรือสั่นสะเทือน |
||
|
การทํางานด้วยแหวนยึดในเซลล์การไหล - 1.0 บาร์ - ไม่มีแรงกระตุ้นความดันและ/หรือการสั่นสะเทือน (ดูตัวเลือก 1) |
|||
|
พี 101 |
|
| อัตราการไหล (ความเร็วการไหลเข้า) | ประมาณ 15-30L/h (33 ¢ 66 ซม/วินาที) ในเซลล์การไหล, ความขึ้นอยู่กับอัตราการไหลน้อยได้รับ | |
| ระยะ pH | ราคา pH 1?? pH 8 (ดูแผนภูมิ?? ความชันของ TARAtec P9.3 และ P10.1 เมื่อเทียบกับราคา pH?? หน้า 8) | |
|
ระยะเวลาในการทํางาน |
ระยะการวัด 200 mg/L: การเริ่มต้นครั้งแรกประมาณ 3 ชั่วโมง ระยะการวัด 2000 mg/L: การเริ่มต้นครั้งแรกประมาณ 1 ชั่วโมง ระยะการวัด 20000 mg/L: การเริ่มต้นครั้งแรกประมาณ 30 นาที |
|
| เวลาตอบสนอง |
T90: ประมาณ 3.5 นาทีที่ 10 °C T90: ประมาณ 1.5 นาทีที่ 45 °C |
|
| การปรับจุดศูนย์ | ไม่จําเป็น | |
| การปรับระดับ | ที่อุปกรณ์ โดยการกําหนดแบบวิเคราะห์ | |
|
การแทรกแซง |
O3: เพิ่มค่าที่วัดขึ้นอย่างมาก ClO2: เพิ่มค่าที่วัด H2O2: มีอิทธิพลต่ํามากต่อค่าวัด (ลดสัญญาณ PAA) |
|
| อิทธิพลของกรดการนํา | กรดซัลฟูริก 1 %, กรดไนทริก 1 % หรือ กรดฟอสฟอริก 1 % ในน้ําไม่มีอิทธิพลต่อพฤติกรรมการวัด | |
| ไม่มียาฆ่าเชื้อ | สูงสุด 24 ชั่วโมง | |
|
การเชื่อมต่อ |
เวอร์ชั่น mV: M12 5 ต้น เวอร์ชั่น Modbus: M12 5 ต้น รุ่น 4-20 mA: ปลาย 2 ต้น หรือ M12 5 ต้น แฟลนจ์พล็อกอิน |
|
|
ความยาวสูงสุดของเคเบิลเซ็นเซอร์ (ขึ้นอยู่กับการประมวลผลสัญญาณภายใน) |
อานาล็อก | < 30 เมตร |
| ดิจิตอล |
> 30 m ถูกอนุญาต ความยาวสายไฟฟ้าสูงสุดขึ้นอยู่กับการใช้งาน |
|
| ประเภทการป้องกัน |
สายพัดลม 5 ต้น M12: IP68 ป้ายปลาย 2 ต้น พร้อมหมวก mA: IP65 |
|
| วัสดุ | ผนังเอลาสโตเมอร์ PVC-U สแตนเลส 1.4571 | |
|
ขนาด |
กว้าง: ประมาณ 25 mm ความยาว: รุ่น mV ประมาณ 190 mm (การประมวลสัญญาณแบบอนาล็อก) ประมาณ 205 mm (การประมวลผลสัญญาณดิจิตอล) รุ่น Modbus ประมาณ 205 mm รุ่น 4-20 mA ประมาณ 220 mm (2-pole-terminal) ประมาณ 190 mm (5-pole-M12) |
|
| การขนส่ง | +5... +50 °C (เซ็นเซอร์, เอเลคโทรลิต, หมวกเยื่อ) | |
|
|
พี 101 |
|
การเก็บรักษา |
เซนเซอร์: แห้งและไม่มีเอเลคโทรลิต ไม่มีขีดจํากัดที่ +5... +40 °C |
|
อิเล็กทรอลิต: ในขวดเดิมที่คุ้มกันจากแสงอาทิตย์ +5... +35 °C ขั้นต่ํา 1 ปี หรือจนถึงวันหมดอายุที่กําหนด |
|
|
หมวกเปลือก: ในบรรจุสินค้าเดิม ไม่มีขีดจํากัดที่ +5... +40 °C (หมวกเปลือกที่ใช้แล้วไม่สามารถเก็บได้) |
|
|
การบํารุง |
การตรวจสอบสัญญาณการวัดเป็นประจํา อย่างน้อย 1 ครั้งต่อสัปดาห์ รายละเอียดต่อไปนี้ขึ้นอยู่กับคุณภาพของน้ํา เปลี่ยนหมวกเปลือก: 1 ครั้งต่อปี เปลี่ยนเอเลคโทรลิต: ทุกๆ 3 - 6 เดือน |
|
|
|
ตัวเลือกที่ 1: การเก็บ แหวน |
- เมื่อทํางานกับความดัน > 0.5 บาร์ในเซลล์การไหล - ขนาดของแหวนยึด 29 x 23.4 x 2.5 มิลลิเมตร, ตัด, PETP - ตําแหน่งที่แตกต่างกันสําหรับลําเลียงเลือก (ตามคําขอ) |
|
ข้อมูลเทคนิค
1.พี 101 (แอนาล็อก ผลิต อานาลอก ภายใน สัญญาณ การแปรรูป)
การเชื่อมต่อไฟฟ้าที่ว่างพันธ์จําเป็น เนื่องจากอิเล็กทรอนิกส์เซ็นเซอร์ไม่ได้ مجهزด้วยแกลวานิก
|
|
ระยะการวัด | การแก้ไข | การออก ความต้านทานการออก | ความชันชื่อ | พลังงานไฟฟ้า | การเชื่อมต่อ |
|
P10.1-20-M12 |
0...20 ppm |
0,01 ppm |
0...-2000 mV
1 kΩ |
-100 mV/ppm |
± 5 - ± 15 VDC
10 mA |
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U -U PIN4: สัญญาณ GND |
| P10.1H-M12 | 0...200 ppm | 0.1 ppm | -10 mV/ppm | |||
|
P10.1N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
|||
| P10.1L-M12 | 0.005... 2 % (20000 ppm) |
0.001 % (10 ppm) |
-1000mV/% (-0.1 mV/ppm) |
|||
| P10.1Up2000-M12 | 5...2000 ppm | 1 ppm |
0...+2000 mV 1 kΩ |
+1 mV/ppm |
10 - 30 VDC 10 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND PIN5: n. c. |
|
P10.1Up5000-M12 |
50 - 5000 ppm |
1 ppm |
+0.4 mV/ppm |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
|
|
ระยะการวัด | การแก้ไข | การออก ความต้านทานการออก | ความชันชื่อ | พลัง จําหน่าย | การเชื่อมต่อ |
| P10.1-20- An-M12 | 0...20 ppm | 0,01 ppm |
อานาล็อก 0...-2 V (สูงสุด -2.5 V) |
-100 mV/ppm |
9-30 VDC ประมาณ 20-56 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND |
| P10.1H-An-M12 | 0...200 ppm | 0.1 ppm | -10 mV/ppm | |||
| P10.1N-An-M12 | 5...2000 ppm | 1 ppm | -1 mV/ppm | |||
| P10.1L-An-M12 | 0.005... 2% (20000 ppm) |
00.001% (10 ppm) |
- 1000 mV/% (-0.1 mV/ppm) |
|||
| P10.1-20- Ap-M12 | 0...20 ppm | 0,01 ppm |
อานาล็อก 0...+2 V (สูงสุด +2.5 V) |
-100 mV/ppm | ||
| P10.1H-Ap-M12 | 0...200 ppm | 0.1 ppm | +10 mV/ppm | |||
| P10.1N-Ap-M12 | 5...2000 ppm | 1 ppm | +1 mV/ppm | |||
| P10.1L-Ap-M12 | 0.005... 2% (20000 ppm) |
00.001% (10 ppm) |
+1000 mV/% (+0.1 mV/ppm) |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
- พลังงานไฟฟ้าถูกแยกจากเซ็นเซอร์
- สัญญาณออกก็แยกกันด้วย แกลวานิก นั่นหมายความว่าไม่มีพันธ์
|
|
ระยะการวัด | การแก้ไข |
ผลิต ความต้านทานการออก |
พลัง จําหน่าย | การเชื่อมต่อ |
|
P10.1-20- M0c |
0...20 ppm |
0,01 ppm |
Modbus RTU ไม่มีแรงต่อต้านในเซ็นเซอร์ |
9-30 VDC |
แฟลนจ์พล็อก-ออน M12 5 ต้น ฟังก์ชันของสายไฟ: PIN1: เก็บไว้ PIN2: +U PIN3: พลังงาน GND PIN4: RS485B PIN5: RS485A |
| P10.1H-M0c | 0...200 ppm | 0.1 ppm | |||
| P10.1N-M0c | 5...2000 ppm | 1 ppm | |||
|
P10.1L-M0c |
0.005... 2% (20000 ppm) |
00.001% (10 ppm) |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
การเชื่อมต่อไฟฟ้าที่ว่างพันธ์จําเป็น เนื่องจากอิเล็กทรอนิกส์เซ็นเซอร์ไม่ได้ مجهزด้วยแกลวานิก
|
|
ระยะการวัด | การแก้ไข | การออก ความต้านทานการออก | นาม ความชัน | พลังงานไฟฟ้า | การเชื่อมต่อ |
| P10.1MA20 | 0...20 ppm | 0,01 ppm |
4...20 mA ไม่ปรับขนาด |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V) |
สายปลาย 2 ต้น (2 x 1 mm2)
แนะนํา: สายเคเบิลกลม φ4 มม. |
| P10.1MA-200 | 0...200 ppm | 0.1 ppm | 00.08 mA/ppm | |||
| P10.1MA-500 | 5...500 ppm | 1 ppm | 00.032 mA/ppm | |||
| P10.1MA-2000 | 5...2000 ppm | 1 ppm | 00.008 mA/ppm | |||
| P10.1MA-5000 | 50 - 5000 ppm | 1 ppm | 0.0032 mA/ppm | |||
| P10.1MA-2% | 00.005... 2% (20000 ppm) |
0.001 % (10 ppm) |
80.0 mA/% (0.0008 mA/ppm) |
|||
| P10.1MA-5% | 00.05...5 % (50000 ppm) |
00.01 % (100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
|
|
ระยะการวัด | การแก้ไข | การออก ความต้านทานการออก | นาม ความชัน | พลังงานไฟฟ้า | การเชื่อมต่อ |
| P10.1MA20-M12 | 0...20 ppm | 0,01 ppm |
4...20 mA ไม่ปรับขนาด |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V) |
5 ต้น M12 plug-on flange
ฟังก์ชันของสายไฟ: PIN1: n. c. PIN2: +U -U PIN4: n c |
| P10.1MA-200-M12 | 0...200 ppm | 0.1 ppm | 00.08 mA/ppm | |||
| P10.1MA-500-M12 | 5...500 ppm | 1 ppm | 00.032 mA/ppm | |||
| P10.1MA-2000-M12 | 5...2000 ppm | 1 ppm | 00.008 mA/ppm | |||
| P10.1MA-5000-M12 | 50 - 5000 ppm | 1 ppm | 0.0032 mA/ppm | |||
| P10.1MA-2%-M12 | 00.005... 2% (20000 ppm) |
0.001 % (10 ppm) |
80.0 mA/% (0.0008 mA/ppm) |
|||
| P10.1MA-5%-M12 | 00.05...5 % (50000 ppm) |
00.01 % (100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
อุปกรณ์สํารอง ส่วน
| ประเภท | ผนัง หมวก | อิเล็กทรอลิต | เอเมรี่ | โอ้...แหวน |
|
พี 101 ไม่: - P10.1L - P10.1MA-2% - P10.1MA-5% |
M10.3N ศิลปะหมายเลข 11057 |
EPS9H/W, 100 ml ศิลปะหมายเลข 11025 |
S2 อัตราการใช้งาน |
20 x 1.5 ซิลิโคน อัตราการใช้งาน |
|
P10.1L P10.1MA-2% P10.1MA-5% |
EPS9L/W, 100 ml อัตราการใช้งาน |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
