รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เซ็นเซอร์คลอไรท์/คลอเรต | รูปแบบสินค้า: | BR1MA |
|---|---|---|---|
| ช่วงการวัด:: | 0.005~2.000; 0.05~2.00 น | ระยะความดัน: | 0 ~ 5 (โฟลว์เซลล์) |
| ระยะอุณหภูมิ: | 0 ~ 40 ℃ | เวลาตอบสนอง: | T90: ประมาณ. 1 นาที |
| อัตราการไหล: | 15-30 ลิตร/ชม. (33 – 66 ซม./วินาที) | ||
| เน้น: | เครื่องตรวจจับน้ําทะเล คลอริต/คลอเรต,เครื่องตรวจจับสระว่ายน้ํา คลอริต/คลอเรต,เครื่องตรวจจับน้ําดื่ม Chlorite/Chlorate |
||

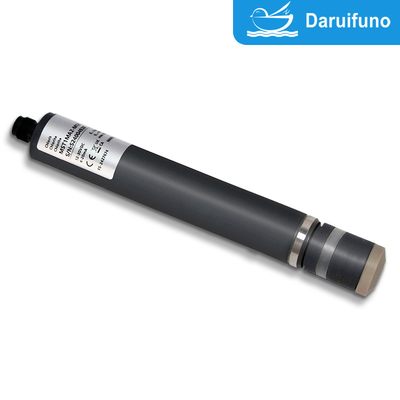

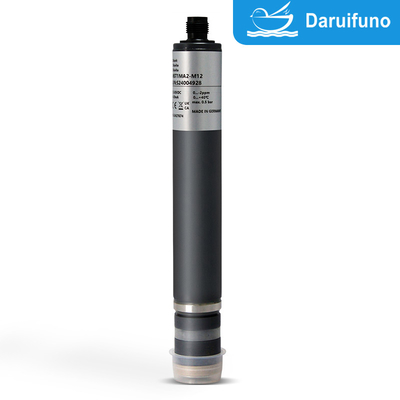

สายสอง 4-20mA Chlorite / Chlorate Sensor สําหรับสระว่ายน้ํา น้ําดื่ม น้ํากระบวนการและน้ําทะเล
เซ็นเซอร์คลอริต/คลอเรตแบบผิวหนังที่มีสัญญาณออก 2 สาย 4-20mA มีข้อดีและลักษณะหลักดังต่อไปนี้
1ความมั่นคงและความน่าเชื่อถือ
หลักการ Membrane: เทคโนโลยีการแยก Membrane สามารถป้องกันได้อย่างมีประสิทธิภาพจากอิโอนที่ขัดขวาง (เช่นอิโอนคลอรีด, ไนตรัตฯลฯ)) และปรับปรุงการเลือกและความแม่นยําของการวัด.
อุปกรณ์ไฟฟ้าที่มีอายุยืนยาว: การออกแบบไฟฟ้ามีความทนทานและสามารถรักษาผลงานที่คงที่เป็นเวลานานภายใต้สภาพน้ําที่ซับซ้อน
2การส่งสัญญาณที่สะดวก
การออกไฟฟ้าแบบสองสาย 4-20mA: ไม่จําเป็นต้องใช้สายไฟฟ้าเพิ่มเติม เหมาะสําหรับการส่งสัญญาณระยะไกล ความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่ง ความสอดคล้องที่ดีและสามารถเชื่อมต่อโดยตรงกับระบบควบคุม เช่น PLC และ DCS.
การตั้งมาตรฐานสัญญาณแบบแอนาล็อก: การออกเสียง 4-20mA เป็นอินเตอร์เฟซมาตรฐานในการควบคุมอัตโนมัติอุตสาหกรรม ซึ่งสะดวกต่อการบูรณาการอย่างต่อเนื่องกับระบบที่มีอยู่
3การติดตามออนไลน์ในเวลาจริง
รองรับการติดตามการเปลี่ยนแปลงปริมาณคลอริตและคลอเรตในเวลาจริง สามารถตอบสนองการเปลี่ยนแปลงคุณภาพน้ําได้อย่างรวดเร็วและเหมาะสําหรับการควบคุมกระบวนการอุตสาหกรรมและการใช้งานในการบําบัดน้ํา.
4ค่ารักษาที่ต่ํา
การเปลี่ยนเปลือกง่าย: การเปลี่ยนเปลือกง่ายและอายุการใช้งานของเซ็นเซอร์ขยายออกไป
ระยะเวลาการปรับขนาดยาว: การวัดที่มั่นคง ลดความจําเป็นในการปรับขนาดบ่อย ๆ และลดต้นทุนการดําเนินงาน
5ทนต่อสภาพแวดล้อมที่รุนแรง
การออกแบบป้องกันมลพิษ: โครงสร้างเยื่อสามารถป้องกันการติดตัวของสกปรกและอนุภาคได้อย่างมีประสิทธิภาพ และเหมาะสําหรับสภาพของน้ําที่หลากหลาย
ความสามารถปรับปรุงได้ในระดับที่กว้างขวาง: สามารถทํางานได้อย่างมั่นคงภายใต้อุณหภูมิ, pH และความดันที่แตกต่างกัน
6ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม
วิธีไม่ใช้สารปฏิกิริยา: ไม่จําเป็นต้องใช้สารปฏิกิริยาทางเคมี ลดมลพิษทางสอง และเป็นสีเขียวและเป็นมิตรต่อสิ่งแวดล้อม
วัสดุที่ไม่เป็นพิษ วัสดุหลักของเยื่อและเซ็นเซอร์เป็นมิตรต่อสิ่งแวดล้อมและทนทาน และตอบสนองมาตรฐานการคุ้มครองสิ่งแวดล้อมและความสะอาดน้ําดื่ม
ระบบสามอิเล็กทรอนด์ วัดคลอเรตและคลอไรต ใช้ในสระว่ายน้ํา, น้ําดื่ม, บริการ, กระบวนการและน้ําทะเล, ลดความขึ้นอยู่กับ pH, ทนทานกับสารกระตุ้นผิวไม่มีความรู้สึกเฉพาะต่อคลอรีนไดออกไซด์, คลอรีนและคลอเรต และความต้านทานความดัน 5 บาร์
รายละเอียด
|
|
MST1 |
| ตัวชี้ | คลอริต |
| การใช้งาน | น้ําดื่ม น้ําสระว่ายน้ํา น้ําบริการ น้ํากระบวนการ |
| วิธีการผลิตคลอรีนไดออกไซด์ที่เหมาะสม |
เช่น g. - วิธีกรด/คลอริต - คลอรีน/คลอรีท-วิธี |
| ระบบวัด | ระบบ 3 อิเล็กทรอร์โด้แบบปริมาณอัมเปอร์โเมตริก พันธิสตติก |
|
อิเล็กทรอนิกส์ |
รูปแบบแบบแอนาล็อก: - ความกระชับกําลังออก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - การประมวลผลข้อมูลภายในแบบแอนาล็อก - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) รูปแบบดิจิทัล: - อิเล็กทรอนิกส์ถูกแยกจากไฟฟ้าโดยสิ้นเชิง - การประมวลผลข้อมูลดิจิตอลภายใน - สัญญาณออก: อานาล็อก (อานาล็อก-ออก/ดิจิตอล) หรือ ดิจิตอล (ดิจิตอลออก/ดิจิตอล) mA-version: - ปัจจุบันออกแบบแอนาล็อก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) |
|
อุณหภูมิการทํางาน |
การวัดอุณหภูมิน้ํา: 0... +40 °C (ไม่มีคริสตัลน้ําแข็งในน้ําในการวัด) |
| อุณหภูมิบริเวณ: 0... +55 °C | |
|
การชดเชยอุณหภูมิ |
โดยอัตโนมัติ โดยเซ็นเซอร์อุณหภูมิที่บูรณาการ การเปลี่ยนแปลงอุณหภูมิสูงสุด: 0.3 °C ต่อนาที, อุณหภูมิฉับพลัน การเปลี่ยนแปลงต้องหลีกเลี่ยง |
|
ความดันการทํางานที่อนุญาตสูงสุด |
การทํางานโดยไม่มีแหวนยึด: - 0.5 บาร์ - ไม่มีแรงดันและ/หรือสั่นสะเทือน |
|
การทํางานด้วยแหวนยึดในเซลล์การไหล - 5 บาร์ - ไม่มีแรงกระตุ้นความดันและ/หรือการสั่นสะเทือน (ดูตัวเลือก 1) |
|
|
อัตราการไหล (ความเร็วการไหลเข้า) |
ประมาณ 15-30 ลิตร/ชั่วโมง (33 ¢ 66 ซม/วินาที) ในเซลล์การไหล |
| ระยะ pH | pH 6 ️ pH 9 |
| ระยะเวลาในการทํางาน | การเริ่มต้นครั้งแรก ประมาณ 24 ชั่วโมง |
| เวลาตอบสนอง | T90: ประมาณ 1 นาที |
| การปรับจุดศูนย์ | ปกติไม่จําเป็น |
| การปรับระดับ | ณ อุปกรณ์ โดยการกําหนดคลอริต |
|
|
MST1 |
||
|
ความรู้สึกข้าม/ การขัดแย้ง |
Mn2+, ไนตริต, Fe2+ ไม่มีการขัดขวางคลอรีนไดออกไซด์, คลอรีน und คลอเรต
หนุนการเกรดสามารถนําไปสู่ความผิดพลาดในการวัด เครื่องปรับความแข็งของน้ําอาจนําไปสู่ความผิดพลาดในการวัด |
||
| ไม่มียาฆ่าเชื้อ | สูงสุด 24 ชั่วโมง | ||
|
การเชื่อมต่อ |
รุ่น mV:M12 5 ต้น แฟลนจ์พล็อกอิน รุ่น Modbus:M12 5 ต้น แฟลนจ์พล็อกอิน 4-20 mA เวอร์ชั่น: 2 ต้นปลาย หรือ M12 5 ต้น แฟลนจ์พล็อกอิน |
||
| ความยาวสูงสุดของเคเบิลเซ็นเซอร์ (ขึ้นอยู่กับการประมวลผลสัญญาณภายใน) | อานาลอก | < 30 เมตร | |
| ดิจิตอล |
> 30 m ถูกอนุญาต ความยาวสายไฟฟ้าสูงสุดขึ้นอยู่กับการใช้งาน |
||
| ประเภทการป้องกัน |
สายพัดลม 5 ต้น M12: IP68 ป้ายปลาย 2 ต้น พร้อมหมวก mA: IP65 |
||
| สาร | ผนังไฮโดรฟิลิคไมโครโพโรส PVC, PEEK, เหล็กไร้oxide | ||
|
ขนาด |
กว้าง: ประมาณ 25 mm ความยาว: รุ่น mV ประมาณ 190 mm (การประมวลสัญญาณแบบอนาล็อก) ประมาณ 205 mm (การประมวลผลสัญญาณดิจิตอล) รุ่น Modbus ประมาณ 205 mm รุ่น 4-20 mA ประมาณ 220 mm (2-pole-terminal) ประมาณ 190 mm (5-pole-M12) |
||
| การขนส่ง | +5... +50 °C (เซ็นเซอร์, เอเลคโทรลิต, หมวกเยื่อ) | ||
|
การเก็บรักษา |
เซนเซอร์: แห้งและไม่มีเอเลคโทรลิต ไม่มีขีดจํากัดที่ +5... +40 °C | ||
|
อิเล็กทรอลิต: ในขวดเดิมที่คุ้มกันจากแสงอาทิตย์ +5... +35 °C ขั้นต่ํา 1 ปี หรือจนถึงวันหมดอายุที่กําหนด |
|||
|
หมวกเปลือก: ในบรรจุสินค้าเดิม ไม่มีขีดจํากัดที่ +5... +40 °C (หมวกเปลือกที่ใช้แล้วไม่สามารถเก็บได้) |
|||
|
การดูแล |
การตรวจสอบสัญญาณการวัดเป็นประจํา อย่างน้อย 1 ครั้งต่อสัปดาห์ รายละเอียดต่อไปนี้ขึ้นอยู่กับคุณภาพของน้ํา เปลี่ยนหมวกเปลือก: 1 ครั้งต่อปี เปลี่ยนเอเลคโทรลิต: ทุกๆ 3 - 6 เดือน |
||
|
|
|||
|
ตัวเลือกที่ 1: การเก็บ แหวน |
- เมื่อทํางานกับความดัน > 0.5 บาร์ในเซลล์การไหล - ขนาดของแหวนยึด 29 x 23.4 x 2.5 มิลลิเมตร, ตัด, PETP - ตําแหน่งที่แตกต่างกันสําหรับช่องคันเลือก (ตามคําขอ) |
|
อุปกรณ์สํารอง ส่วน
| ประเภท | ผนัง หมวก | อิเล็กทรอลิต | เอเมรี่ | โอ้...แหวน |
| สําหรับ MST1 ทั้งหมด |
เอ็ม 482 ศิลปะหมายเลข 11047 |
EMST1/GEL 100 ml อัตราการใช้งาน |
S2 อัตราการใช้งาน |
14 x 1.8 NBR อาร์ต.หมายเลข 11806 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
ข้อมูลเทคนิค
1.MST1 (แอนาล็อก) ผลิต อานาลอก ภายใน สัญญาณ การแปรรูป)
การเชื่อมต่อไฟฟ้าที่ว่างพันธ์จําเป็น เนื่องจากอิเล็กทรอนิกส์เซนเซอร์ไม่ได้ مجهزด้วยการแยกกันแบบกลอง
|
|
ระยะการวัด
ใน ppm |
การแก้ไข
ใน ppm |
การออก ความต้านทานการออก |
ความชันชื่อ (ที่ pH 7.2)
ในmV/ppm |
พลังงานไฟฟ้า | การเชื่อมต่อ |
| MST1H-M12 | 0.005... 2,000 * | 0.001 |
0...-2000mV 1 kΩ |
- 1000 |
± 5 - ± 15 VDC 10 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U -U PIN4: สัญญาณ GND PIN5: n. c. |
|
MST1N-M12 |
00.05...2.00 * |
0.01 |
- 100 บาท |
|||
| MST1HUp-M12 | 0.005... 2,000 * | 0.001 |
0...+2000mV 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND PIN5: n. c. |
|
MST1Up-M12 |
00.05...2.00 * |
0.01 |
+100 |
* การทดสอบและอนุมัติปริมาณปริมาณปริมาณสูงสุด 2 ppm
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
2.MST1 (แอนาล็อก) ผลิต ดิจิตอล ภายใน สัญญาณ การแปรรูป)
อานาล็อกออก / ดิจิตอล
- พลังงานไฟฟ้าถูกแยกจากเซ็นเซอร์
- สัญญาณออกก็แยกกันด้วย แกลวานิก นั่นหมายความว่าไม่มีพันธ์
|
|
ระยะการวัด
ใน ppm |
การแก้ไข
ใน ppm |
ผลิต ความต้านทานการออก |
นามความชัน
ในmV/ppm |
พลังจําหน่าย | การเชื่อมต่อ |
| MST1H-An-M12 | 0.005... 2,000 * | 0.001 |
อานาลอก 0...-2 วอล (สูงสุด -2.5V) 1 kΩ |
- 1000 |
9-30 VDC ประมาณ 20-56 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND PIN5: n. c. |
| MST1N-An-M12 | 00.05...2.00 * | 0.01 | - 100 บาท | |||
| MST1H-Ap-M12 | 0.005... 2,000 * | 0.001 |
อานาลอก 0...+2 V (สูงสุด +2.5 V) 1 kΩ |
+ 1000 | ||
| MST1N-Ap-M12 | 00.05...2.00 * | 0.01 | +100 | |||
* การทดสอบและอนุมัติปริมาณปริมาณปริมาณสูงสุด 2 ppm
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
3.MST1 (ดิจิตอล) ผลิต ดิจิตอล ภายใน สัญญาณ การแปรรูป)
- พลังงานไฟฟ้าถูกแยกจากเซ็นเซอร์
- สัญญาณออกก็แยกกันด้วย แกลวานิก นั่นหมายความว่าไม่มีพันธ์
|
|
ระยะการวัด
ใน ppm |
การแก้ไข
ใน ppm |
ผลิต ความต้านทานการออก |
พลัง จําหน่าย | การเชื่อมต่อ |
|
MST1H-M0c |
0.005... 2,000* |
0.001 |
Modbus RTU
ไม่มีแรงต่อต้านในเซ็นเซอร์ |
9-30 VDC ประมาณ 20-56 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น
ฟังก์ชันของสายไฟ: PIN1: เก็บไว้ PIN2: +U PIN3: พลังงาน GND PIN4: RS485B PIN5: RS485A |
|
MST1N-M0 |
00.05...2.00 * |
0.01 |
* การทดสอบและอนุมัติปริมาณปริมาณปริมาณสูงสุด 2 ppm
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
4.MST1 4-20 mA (แอนาล็อก) ผลิต อานาลอก ภายใน สัญญาณ การแปรรูป)
การเชื่อมต่อไฟฟ้าที่ว่างพันธ์จําเป็น เนื่องจากอิเล็กทรอนิกส์เซนเซอร์ไม่ได้ مجهزด้วยการแยกกันแบบกลอง
4.1เครื่องไฟฟ้า การเชื่อมต่อ 2 ต้นไม้ สายปลาย เครื่องกั้น
|
|
ระยะการวัด
ใน ppm |
การแก้ไข
ใน ppm |
ผลิต
ความต้านทานการออก |
ความชันชื่อ (ที่ pH 7.2)
ในmA/ppm |
โวลเตชั่น จําหน่าย | การเชื่อมต่อ |
|
MST1MA2 |
0.005... 2,000 * |
0.001 |
4...20 mA ไม่ปรับขนาด |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
ป้าย 2 ต้น (2 x 1 mm2)
แนะนํา: สายกลม φ4 มม. 2 x 0.34 มม2 |
|
MST1MA20 |
00.05...2.00 * |
0.01 |
0.8 |
|||
* การทดสอบและอนุมัติปริมาณปริมาณปริมาณสูงสุด 2 ppm
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
4.2 การเชื่อมต่อไฟฟ้า: 5 ต้นไม้ M12 พล็อกอิน แฟลนจ์
|
|
ระยะการวัด
ใน ppm |
การแก้ไข
ใน ppm |
ผลิต
ความต้านทานการออก |
ความชันชื่อ (ที่ pH 7.2)
ในmA/ppm |
พลังงานไฟฟ้า | การเชื่อมต่อ |
|
MST1MA2-M12 |
0.005... 2,000 * |
0.001 |
4...20 mA ไม่ปรับขนาด |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5 ต้น M12 plug-on flange
ฟังก์ชันของสายไฟ: PIN1: n. c. PIN2: +U -U PIN4: n c PIN5: n. c. |
|
MST1MA20-M12 |
00.05...2.00 * |
0.01 |
0.8 |
* การทดสอบและอนุมัติปริมาณปริมาณปริมาณสูงสุด 2 ppm
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
