ระบบสองอิเล็กตรอนเซนเซอร์คลอรีนไดออกไซด์ สําหรับการรักษาน้ําทั้งหมด

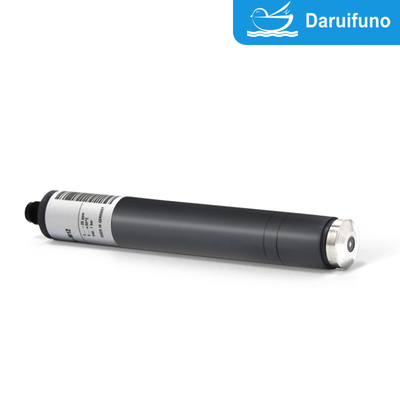

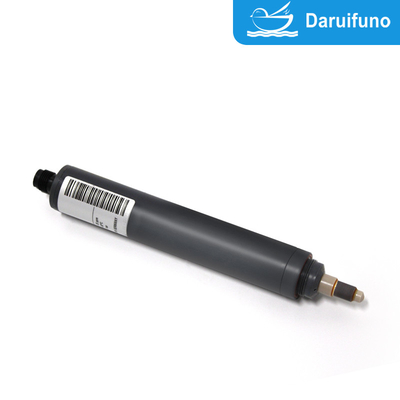

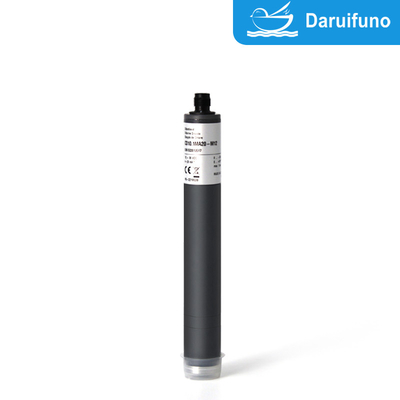

ระบบสองขั้วไฟฟ้าเซ็นเซอร์คลอรีนไดออกไซด์CD10.1 ใช้เฉพาะในการวัดความเข้มข้นของคลอรีนไดออกไซด์ในน้ำ ใช้สำหรับใช้ในการบำบัดน้ำทุกประเภท ระบบเมมเบรนมีความแข็งแรงเชิงกล ทนทานต่อสารลดแรงตึงผิว ทนทานต่อสารเคมีสูง มีช่วงตัวเลือก 0~0.5/2/5/10/20/200ppm

เซ็นเซอร์วัดคลอรีนไดออกไซด์แบบแอมเพอโรเมตริกสองขั้ว CD10.1 ใช้ในการตรวจจับคลอรีนไดออกไซด์ในน้ำ และใช้กันอย่างแพร่หลายในการบำบัดน้ำ การตรวจสอบน้ำเสียอุตสาหกรรม และสาขาอื่นๆ ต่อไปนี้คือข้อดีและคุณสมบัติการใช้งานทั้งหมดของเซ็นเซอร์นี้:
ความเลือกสรรสูง:มีคุณสมบัติจำเพาะสูงสำหรับคลอรีนไดออกไซด์และหลีกเลี่ยงการรบกวนจากสารออกซิไดซ์อื่นๆ ได้อย่างมีประสิทธิภาพ
ความไวสูง:เซ็นเซอร์สามารถตรวจจับคลอรีนไดออกไซด์ที่มีความเข้มข้นต่ำในน้ำ ซึ่งเหมาะกับสภาพคุณภาพน้ำที่หลากหลาย และรับรองผลการวัดที่แม่นยำ
ตอบสนองรวดเร็ว:เซ็นเซอร์สามารถตรวจจับการเปลี่ยนแปลงความเข้มข้นของคลอรีนไดออกไซด์ได้ในเวลาอันสั้น เหมาะสำหรับโอกาสที่ต้องการการตอบรับอย่างรวดเร็ว
เสถียรภาพในระยะยาว:การเคลือบช่วยปกป้องอิเล็กโทรดจากอิทธิพลของสารมลพิษในน้ำ ช่วยยืดอายุการใช้งานของเซ็นเซอร์ และทำให้ทำงานได้อย่างเสถียรเป็นเวลานาน
ความต้องการการบำรุงรักษาต่ำ:เทคโนโลยีการเคลือบจะช่วยลดการปนเปื้อนของอิเล็กโทรด ลดความจำเป็นในการทำความสะอาดและการสอบเทียบบ่อยครั้ง รวมไปถึงลดต้นทุนการบำรุงรักษาและภาระงาน
ประหยัด:เนื่องจากมีอายุการใช้งานยาวนานและการบำรุงรักษาง่าย จึงมีต้นทุนการใช้งานต่ำและเหมาะสำหรับการใช้งานในระยะยาวในระบบตรวจสอบอัตโนมัติ

คุณสมบัติการทำงาน:
ระบบสองขั้วไฟฟ้า:เซ็นเซอร์ใช้ขั้วไฟฟ้าทำงานและขั้วไฟฟ้าอ้างอิงเพื่อขับเคลื่อนปฏิกิริยาเคมีไฟฟ้าผ่านความต่างศักย์เพื่อวัดกระแสรีดอกซ์ของคลอรีนไดออกไซด์ในน้ำ
เทคโนโลยีการเคลือบ:พื้นผิวอิเล็กโทรดของเซ็นเซอร์ถูกปกคลุมด้วยเมมเบรนที่ระบายอากาศได้ ซึ่งยอมให้คลอรีนไดออกไซด์ผ่านเข้ามาและทำปฏิกิริยากับอิเล็กโทรดได้เท่านั้น ขณะเดียวกันก็แยกสารมลพิษอื่นๆ ไว้ในน้ำ ช่วยลดการปนเปื้อนของอิเล็กโทรด และยืดอายุการใช้งานของเซ็นเซอร์
การตรวจสอบออนไลน์แบบเรียลไทม์:เซ็นเซอร์นี้เหมาะสำหรับการตรวจติดตามคลอรีนไดออกไซด์ในน้ำแบบออนไลน์อย่างต่อเนื่อง และสามารถให้ข้อมูลคุณภาพน้ำแบบเรียลไทม์ตลอดเวลาเพื่อให้แน่ใจถึงความแม่นยำและความน่าเชื่อถือของการควบคุมกระบวนการ
ฟังก์ชั่นชดเชยอุณหภูมิ:เซ็นเซอร์บางตัวมีฟังก์ชันชดเชยอุณหภูมิซึ่งสามารถรักษาความแม่นยำของการวัดภายใต้สภาพแวดล้อมที่อุณหภูมิแตกต่างกัน และหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความผันผวนของอุณหภูมิ
การใช้พลังงานต่ำ:เซ็นเซอร์แอมแปร์ใช้พลังงานต่ำและเหมาะสำหรับการใช้งานในระยะยาว โดยเฉพาะในระบบตรวจสอบอัตโนมัติที่มีแหล่งจ่ายไฟจำกัด
การออกแบบป้องกันมลพิษ:นอกเหนือจากการปกป้องด้วยการเคลือบแล้ว เซนเซอร์บางตัวยังมีการออกแบบพิเศษที่สามารถทำงานภายใต้สภาวะคุณภาพน้ำที่ซับซ้อน มีคุณสมบัติในการป้องกันสิ่งปนเปื้อนที่แข็งแกร่งกว่า และลดผลกระทบของวัตถุลอยน้ำหรือตะกอน
มีสถานการณ์การใช้งานที่หลากหลาย:เซ็นเซอร์นี้สามารถใช้ได้ในอุตสาหกรรมบำบัดน้ำทุกประเภทเพื่อตรวจสอบผลการฆ่าเชื้อและปริมาณคลอรีนไดออกไซด์ที่เหลือในน้ำ

โดยทั่วไปเซ็นเซอร์คลอรีนไดออกไซด์เคลือบแอมแปร์สองอิเล็กโทรดจะผสมผสานคุณลักษณะของความไวสูง การตอบสนองที่รวดเร็ว ความเสถียรในระยะยาว และความต้องการการบำรุงรักษาต่ำ และเหมาะสำหรับการตรวจจับที่แม่นยำและการตรวจสอบในระยะยาวในคุณภาพน้ำที่หลากหลาย

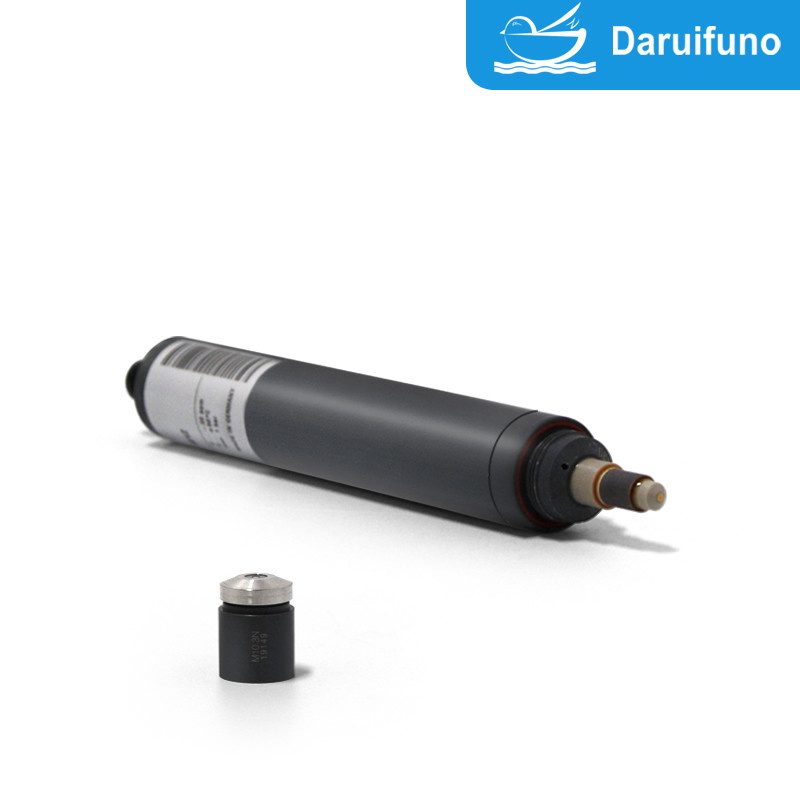

ขอบเขตการจัดหา:เซ็นเซอร์ CD10.1, ฝาเมมเบรน, อิเล็กโทรไลต์

	ซีดี10.1
พื้นที่จัดเก็บ	เซ็นเซอร์: แห้งและไม่มีอิเล็กโทรไลต์ไม่จำกัดที่ +5 … +40 °C
	อิเล็กโทรไลต์: ในขวดเดิม ป้องกันไม่ให้โดนแสงแดดที่อุณหภูมิ +5 … +35 °C ขั้นต่ำ 1 ปีหรือจนกว่าจะระบุวันหมดอายุ
	ฝาเมมเบรน: ในบรรจุภัณฑ์เดิมไม่มีขีดจำกัดที่ +5 … +40 °C (ฝาเมมเบรนที่ใช้แล้วไม่สามารถเก็บไว้ได้)
การซ่อมบำรุง	ควบคุมสัญญาณการวัดอย่างสม่ำเสมอ ขั้นต่ำสัปดาห์ละครั้ง ข้อกำหนดต่อไปนี้ขึ้นอยู่กับคุณภาพน้ำ: เปลี่ยนฝาครอบเมมเบรน : ปีละครั้ง (ขึ้นอยู่กับคุณภาพน้ำ) เปลี่ยนอิเล็กโทรไลต์ : ทุก 3 – 6 เดือน

ตัวเลือก 1: แหวนยึด

- เมื่อใช้งานภายใต้แรงดัน >0.5 บาร์ในเซลล์ไหล - ขนาดแหวนยึด 29 x 23.4 x 2.5 มม. ผ่า PETP - สามารถเลือกตำแหน่งร่องได้หลายตำแหน่ง (ตามคำขอ)

ข้อมูลทางเทคนิค

1. CD10.1 (เอาท์พุตอะนาล็อก, การประมวลผลสัญญาณภายในอะนาล็อก)

จำเป็นต้องมีการเชื่อมต่อไฟฟ้าที่ไม่มีศักย์ไฟฟ้า เนื่องจากเซ็นเซอร์อิเล็กทรอนิกส์ไม่ได้ติดตั้งฉนวนไฟฟ้า

	การวัด พิสัย ใน หน่วยต่อนาที	ปณิธาน ใน หน่วยต่อนาที	เอาท์พุต เอาท์พุต ความต้านทาน	ชื่อนาม ความลาดชัน ใน มิลลิโวลต์/พีพีเอ็ม	แรงดันไฟฟ้า จัดหา	การเชื่อมต่อ
ซีดี10.1เอช-เอ็ม12	0.005…2.00 0	0.001	0…-2000 มิลลิโวลต์ 1 กิโลโอห์ม	- 1000	±5 - ±15 VDC 10มิลลิแอมป์	หน้าแปลนปลั๊ก M12 5 ขั้ว หน้าที่ของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: -ยู PIN4: สัญญาณ GND PIN5: nc
ซีดี10.1N-M12	0.05…20.00	0.01		- 100
ซีดี10.1แอล-เอ็ม12	0.5…200.0	0.1		- 10
ซีดี10.1HUp-M12	0.005…2.00 0	0.001	0…+2000 มิลลิโวลต์ 1 กิโลโอห์ม	+1000	10 - 30 โวลต์ดีซี 10มิลลิแอมป์	หน้าแปลนปลั๊ก M12 5 ขั้ว หน้าที่ของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: แหล่งจ่ายไฟ GND PIN4: สัญญาณ GND PIN5: nc
ซีดี10.1อัพ-M12	0.05…20.00	0.01		+100
ซีดี10.1LUp-M12	0.5…200.0	0.1		+10

(อาจมีการเปลี่ยนแปลงทางเทคนิค!)



2. CD10.1 (เอาท์พุตอะนาล็อก, การประมวลผลสัญญาณดิจิตอล)

อะนาล็อกเอาต์ / ดิจิตอล

- แหล่งจ่ายไฟได้รับการแยกกระแสไฟฟ้าภายในเซ็นเซอร์

- สัญญาณเอาต์พุตยังถูกแยกทางไฟฟ้าด้วย ซึ่งหมายความว่าไม่มีศักย์ไฟฟ้า

	การวัด พิสัย ใน หน่วยต่อนาที	ปณิธาน ใน หน่วยต่อนาที	เอาท์พุต เอาท์พุต ความต้านทาน	ชื่อนาม ความลาดชัน ใน มิลลิโวลต์/พีพีเอ็ม	แหล่งจ่ายไฟ	การเชื่อมต่อ
ซีดี10.1เอช-แอน-เอ็ม12	0.005…2.000	0.001	อนาล็อก 0…-2 V (สูงสุด -2.5 V) 1 กิโลโอห์ม	- 1000	9-30 โวลต์ดีซี ประมาณ 20-56 มิลลิแอมป์	ปลั๊ก M12 5 ขั้ว หน้าแปลน หน้าที่ของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: แหล่งจ่ายไฟ GND PIN4: สัญญาณ GND PIN5: nc
ซีดี10.1เอ็น-แอน-เอ็ม12	0.05…20.00	0.01		- 100
ซีดี10.1แอล-แอน-เอ็ม12	0.5…200.0	0.1		- 10
ซีดี10.1เอช-เอพี-เอ็ม12	0.005…2.000	0.001	อนาล็อก 0…+2 V (สูงสุด +2.5 V) 1 กิโลโอห์ม	+1000
ซีดี10.1N-เอพี-เอ็ม12	0.05…20.00	0.01		+100
ซีดี10.1แอล-เอพี-เอ็ม12	0.5…200.0	0.1		+10

(อาจมีการเปลี่ยนแปลงขึ้นอยู่กับเทคนิค!)



3. CD10.1 (เอาต์พุตดิจิตอล, การประมวลผลสัญญาณดิจิตอล)

- แหล่งจ่ายไฟได้รับการแยกกระแสไฟฟ้าภายในเซ็นเซอร์

- สัญญาณเอาต์พุตยังถูกแยกทางไฟฟ้าด้วย ซึ่งหมายความว่าไม่มีศักย์ไฟฟ้า

	การวัด พิสัย ใน หน่วยต่อนาที	ปณิธาน ใน หน่วยต่อนาที	เอาท์พุต ความต้านทานขาออก	แหล่งจ่ายไฟ	การเชื่อมต่อ
ซีดี10.1H-M0c	0.005…2.000	0.001	มอดูบัส RTU ไม่มีตัวต้านทานสิ้นสุดในเซ็นเซอร์	9-30 โวลต์ดีซี ประมาณ 20-56 มิลลิแอมป์	หน้าแปลนปลั๊ก M12 5 ขั้ว หน้าที่ของสายไฟ: PIN1: สงวนไว้ PIN2: +U PIN3: แหล่งจ่ายไฟ GND พิน 4: RS485B พิน 5: RS485A
ซีดี10.1N-M0c	0.05…20.00	0.01
ซีดี10.L-M0c	0.5…200.0	0.1

(อาจมีการเปลี่ยนแปลงทางเทคนิค!)



4. CD10.1 4-20 mA (เอาต์พุตอะนาล็อก, การประมวลผลสัญญาณภายในอะนาล็อก)

จำเป็นต้องมีการเชื่อมต่อไฟฟ้าที่ไม่มีศักย์ไฟฟ้า เนื่องจากเซ็นเซอร์อิเล็กทรอนิกส์ไม่ได้ติดตั้งฉนวนไฟฟ้า

4.1 การเชื่อมต่อไฟฟ้า: แคลมป์ขั้วต่อ 2 ขั้ว

	การวัด พิสัย ใน หน่วยต่อนาที	ความละเอียด น ใน หน่วยต่อนาที	เอาท์พุต เอาท์พุต ความต้านทาน	ชื่อนาม ความลาดชัน ใน มิลลิแอมป์/พีพีเอ็ม	แรงดันไฟฟ้า จัดหา	การเชื่อมต่อ
ซีดี10.1MA0.5	0.005…0.500	0.001	4…20มิลลิแอมป์ ไม่ได้ปรับเทียบ	32.0	12…30 โวลต์ดีซี RL50Ω…RL900Ω ตามลำดับ	ขั้วต่อ 2 ขั้ว (2 x 1 ตร.มม.)   แนะนำ : สายกลม 4 มม. 2 x 0.34 ตร.มม.
ซีดี10.1MA2	0.005…2.000	0.001		8.0
ซีดี10.1MA5	0.05…5.00	0.01		3.2
ซีดี10.1เอ็มเอ10	0.05…10.00	0.01		1.6
ซีดี10.1MA20	0.05…20.00	0.01		0.8
ซีดี10.1MA-200	0.5…200.0	0.1		0.08

(อาจมีการเปลี่ยนแปลงทางเทคนิค!)

4.2 การเชื่อมต่อไฟฟ้า: ปลั๊กหน้าแปลน M12 5 ขั้ว

	การวัด พิสัย ใน หน่วยต่อนาที	ปณิธาน ใน หน่วยต่อนาที	เอาท์พุต เอาท์พุต ความต้านทาน	ชื่อนาม ความลาดชัน ใน มิลลิแอมป์/พีพีเอ็ม	แรงดันไฟฟ้า จัดหา	การเชื่อมต่อ
ซีดี10.1MA0.5-M12	0.005…0.500	0.001	4…20มิลลิแอมป์ ไม่ได้ปรับเทียบ	32.0	12…30 โวลต์ดีซี RL50Ω…RL900Ω ตามลำดับ	ปลั๊ก M12 5 ขั้วแบบหน้าแปลน ฟังก์ชั่นของ สายไฟ: PIN1: nc PIN2: +U PIN3: -ยู PIN4: ไม่มีข้อใด PIN5: nc
ซีดี10.1MA2-M12	0.005…2.000	0.001		8.0
ซีดี10.1MA5-M12	0.05…5.00	0.01		3.2
ซีดี10.1MA10-M12	0.05…10.00	0.01		1.6
ซีดี10.1MA20-M12	0.05…20.00	0.01		0.8
ซีดี10.1MA-200-M12	0.5…200.0	0.1		0.08

(อาจมีการเปลี่ยนแปลงทางเทคนิค!)



สำรอง ชิ้นส่วน

พิมพ์	หมวกเมมเบรน	อิเล็กโทรไลต์	กากกะรุน	โอริง
CD10.1 ทั้งหมด	M10.3เอ็น เลขที่ 11057	ECD4 ● ECD7/W, 100 มล. หมายเลขสินค้า 11030	S2 เลขที่ 11906	ซิลิโคน 20x1.5 เลขที่ 11803

(อาจมีการเปลี่ยนแปลงทางเทคนิค!)
