รายละเอียดสินค้า:
|
ชื่อสินค้า: | เซ็นเซอร์วัดความขุ่นด้วยเลเซอร์แบบดิจิตอล | เทคโนโลยีการวัด: | หลักการกระเจิงของเลเซอร์ 660 นาโนเมตร |
---|---|---|---|
ช่วงการวัด: | ความขุ่น: 0.001~100NTU อุณหภูมิ: 0~45℃ | การแก้ไข: | ความขุ่น: 0.001NTU อุณหภูมิ: 0.5 ℃ |
การสื่อสาร: | RS485 MODBUS-RTU | การแสดง: | ไฟ LED |
แผงควบคุมการทำงาน: | ผ่านพีซีหรือคอนโทรลเลอร์ | เวลาตอบสนอง: | <60 วินาที |
การวัดที่เกี่ยวข้อง: | การวัดอุณหภูมิ | วิธีการสอบเทียบ: | Multi-point calibration; การสอบเทียบแบบหลายจุด Contrast Offset; คอนทราสต์ออฟ |
ความ กดดัน งาน: | 1~2บาร์ | อุณหภูมิในการทำงาน: | 0~45℃ (ไม่เป็นน้ำแข็ง) |
วัสดุของเปลือก: | POM+ไนลอน+ABS+สแตนเลส | เกรดการป้องกัน: | IP65 |
สายเคเบิล: | มาตรฐาน 5 เมตร | ||
แสงสูง: | รีบตอบสนอง แลเซอร์เซ็นเซอร์ความชื้นของน้ํา,High Accuracy Lazer Water Tubidity Sensor |
เครื่องตรวจจับความละเอียดสูง รีบตอบสนอง ไลเซอร์ความละเอียดของน้ํา สําหรับการจัดหาน้ําที่สอง
สําหรับการวัดความอ่อนแอในระยะต่ํา การเลือกแหล่งแสงความอ่อนแอเป็นสิ่งสําคัญมาก
แหล่งแสงประเพณีโดยทั่วไปคือเครื่องปล่อยแสงไฟฟ้า LED อินฟราเรด และหลอดไฟฟ้าไฟฟ้าหมุนเวียน Tungsten Halogen; เครื่องปล่อยแสงไฟฟ้า LED อินฟราเรดมีความสว่างต่ํา, ประสิทธิภาพแสงต่ํา, ทิศทางที่ไม่ดี,และความผิดพลาดที่ใหญ่ในความยาวคลื่นเฉพาะ; โคมไฟฮาโลเจนตองเฟรน โคมไฟมีความทนทานต่อการกระแทกที่ต่ํา, ชีวิตสั้นและมีค่าความร้อนสูง. มันสามารถทําให้ตัวอย่างร้อนได้ง่ายกระตุ้นตัวอย่างของของเหลวเพื่อให้เกิดกระบอก, และขัดขวางการวัด โดยเนื่องจากความบกพร่องด้านบนสองวิธีข้างบนสามารถใช้ได้เพียงสําหรับการวัดความต้องการทั่วไปแต่ข้อดีคือ ค่าใช้จ่ายในการดําเนินการที่ต่ําและเทคโนโลยีที่ค่อนข้าง成熟.
แหล่งแสงเลเซอร์ถือว่าเป็นตัวแทนแหล่งแสงที่เหมาะสมที่สุดที่สามารถตอบสนองความต้องการของความต้องการการตรวจจับที่สูงกว่า. เลเซอร์คือแหล่งแสงที่เกิดจากการกระตุ้นรังสีมันมีทิศทางที่ดี, แหล่งแสงเดียว, และความถี่ที่มุ่งเน้น โดยหลักแล้วผลิตแสงที่มีความยาวคลื่นเดียว และความผิดพลาดของแสงของความยาวคลื่นเฉพาะอย่างยิ่งก็เล็กมากคุณสมบัติเหล่านี้มีความสําคัญโดยเฉพาะอย่างยิ่งเมื่อใช้ในสภาพแวดล้อมการวัดปริมาณความเข้มข้นต่ํา.
วิธีการกระจายความหมองมืดแบบกระแสผ่านต้องการถังสําหรับตัวอย่างที่วัดให้ไหลเวียนเป้าหมายหลักของถังคือการแยกการแทรกแซงของแสงภายนอกบนการวัดเป้าหมายหลักอีกอย่างคือการทําให้อัตราการไหลของน้ํามั่นคง และหลอมและปล่อย Bubbles ในน้ํา ซึ่งเรียกว่าการกระจายเซลล์การไหลของความคลุมคลุมสามารถกําจัดการแทรกแซงของ Bubbles บนการวัดในระดับที่ใหญ่ที่สุด.
การตรวจพบความคับคับในการกระจายกระจายผ่านกระแสต้องการปริมาณตัวอย่างบางอย่าง การลดขนาดเล็กเป็นกุญแจในการลดการบริโภคตัวอย่างการออกแบบเซลล์การไหลของ Daruifuno ลดการขึ้นอยู่กับปริมาณตัวอย่างมากต้องการเพียง 100 ml/นาที
Daruifuno เซลล์การไหลของความอ่อนแอ, เพื่อป้องกันการลงตัวของสารแข็งที่แขวนคล้องที่เกิดจากการไหลของความเร็วต่ํา, สายการทดลองแบบกระแสถูกประดิษฐ์ขึ้น.เส้นทางตัวอย่างใช้คันขอบพื้นปกติบางเพื่อสร้างความวุ่นวายท้องถิ่นและผลการไหลช้าด้านหนึ่ง, มันสามารถใช้ได้ อุณหภูมิและกระแสลดช้า อิทธิพลกระชับตัวอย่าง uniformly และผลักดันสารแข็งที่แขวนเพื่อป้องกันการลงตัว ด้านอื่น,พื้นที่พื้นผิวของทางเดินบินขยาย, ซึ่งมีประโยชน์ต่อการปล่อยแรงกดลงบนตัวอย่างและการตกของฟอง. การได้รับตัวอย่างที่มั่นคงเป็นปัจจัยสําคัญในการบรรลุการวัดที่แม่นยํา.
เครื่องตรวจจับความมืดแบบดิจิตอล OLTU ของ Daruifuno ถูกพัฒนาและผลิตขึ้นตามความต้องการทางดิจิตอล โดยใช้เครื่องวัดแสงแบบเลเซอร์ในการวัดความมืด
OLTU ถูกออกแบบมาโดยเฉพาะสําหรับการวัดความอ่อนแอในระยะต่ํา มีโครงสร้างการติดตั้งระบายน้ําเล็กและปริมาตรการเก็บตัวอย่างเล็ก ซึ่งส่งผลต่อการบูรณาการ
เลเซอร์ที่ออกมาจากเซ็นเซอร์ความอ่อนแอออนไลน์ OLTU ซีรี่ย์ถูกฉีดเข้าไปในตัวอย่างและวัดแสงที่กระจายที่เกิดจากอนุภาคที่แขวนอยู่ในตัวอย่างแสงที่กระจายไปในระยะ 90° กับรังสีที่ตกได้ถูกตรวจพบโดยเครื่องตรวจจับแสงที่ส่ง.
ความเข้มข้นของแสงที่กระจายกระจายเป็นสัดส่วนตรงกับปริมาณของอนุภาคในตัวอย่างของน้ําจากนั้นแสงที่กระจายออกไปจะน้อยมากจะถูกตรวจพบโดยตัวตรวจจับของเลเซอร์ทอร์บิดิเมตร, ดังนั้นค่าความคับจะต่ํากว่า. ตรงกันข้าม, ส่วนละอองขนาดใหญ่จะสร้างแสงกระจายที่แข็งแกร่งขึ้น, ส่งผลให้มีค่าความคับที่สูงกว่า.
เซนเซอร์จะหาค่าความคลุมของตัวอย่างน้ํา โดยคํานวณความสัมพันธ์ระหว่างแสงที่กระจายไป 90 องศา และรังสีแสงที่ตก
ปริมาตรเทคนิค

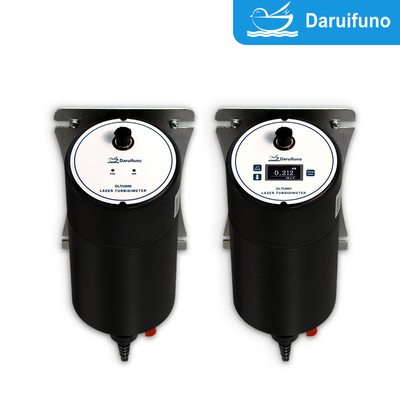

รุ่น | OLTU600 | OLTU601 | |
เทคโนโลยีการวัด | หลักการกระจายเลเซอร์ 660nm | ||
ระยะวัด |
ความซับซ้อน: 0.001 ~ 100NTU อุณหภูมิ: 0 ~ 45 °C |
||
การแก้ไข |
ความซับซ้อน: 0.001NTU อุณหภูมิ: 0.5°C |
||
ความถูกต้อง | 0.001~40NTU คือ ± 2% ของการอ่านหรือ ± 0.015NTU, ใช้ตัวที่ใหญ่กว่า; 40~100NTU คือ ± 5% ของการอ่าน | ||
การสื่อสาร | RS485 MODBUS-RTU | ||
การแสดง | ไฟ LED | หน้าจอ OLED | |
แผ่นปฏิบัติการ | ผ่าน PC หรือเครื่องควบคุม | 3 ปุ่มการทํางาน | |
เวลาตอบสนอง | การตอบสนองขั้นตอน, เวลาตอบสนองเริ่มต้น<60 วินาที | ||
การวัดที่เกี่ยวข้อง | การวัดอุณหภูมิ | ||
วิธีการปรับระดับ | การปรับระดับหลายจุด; การสับเปลี่ยนความแตกต่าง; การสับเปลี่ยนตัวประกอบ | ||
ความดันตัวอย่าง | ให้แน่ใจว่าความดันตัวอย่างคือ 1 ~ 2bar ก่อนประตูฉีด | ||
อัตราการไหลของตัวอย่าง | 100 ~ 700mL/นาที, ความไหลของอุดมสมบูรณ์: 200 ~ 300mL/นาที | ||
อุณหภูมิการทํางาน | 0 ~ 45 °C (ไม่แข็ง) | ||
อุณหภูมิการเก็บ | -10 ~ 60 °C | ||
วัสดุของเปลือก | POM+ไนลอน+ABS+สแตนเลส | ||
ขนาด | 140*140*330 มม. | ||
การติดตั้ง | การติดตั้งผนังส่วนใหญ่ | ||
อินเตอร์เฟซนํา | M12 | ||
ระดับการป้องกัน | IP65 | ||
พลังงาน | 9 ~ 18V DC | ||
การบริโภคพลังงาน | 2.5W | ||
น้ําหนัก | 2100 กรัม |
คู่มือการใช้งาน OLTU60:
OLTU600 คู่มือการใช้งานเซ็นเซอร์ความอ่อนแอต่ํา
ลักษณะ
เซ็นเซอร์ความอับอุ่นกระแสยิงเลเซอร์ 660nm ตามแนวตั้งลงในน้ํา แสงถูกกระจายไปโดยอนุภาคที่แขวนอยู่ในตัวอย่างน้ําและแสงกระจายที่ 90 ° กับมุมชนได้รับโดยตัวรับเซลล์แสงซิลิคอนดําน้ําตัวอย่าง, และ 90 ° ได้คํานวน
ข้อดี
เครื่องตรวจจับเลเซอร์ความอับอุ่นต่ํา OLTU60 สําหรับการระบายการไหลผ่านของน้ําดื่ม ใช้เป็นหลักในสภาพแวดล้อมที่เกี่ยวข้องกับการบําบัดและการติดตามน้ําดื่มเป้าหมายคือการติดตามระดับความคลุมของน้ําดื่มในเวลาจริง เพื่อรับรองคุณภาพน้ําที่ปลอดภัยและมีคุณภาพสิ่งต่อไปนี้คือสภาพแวดล้อมการใช้งานหลักสําหรับเซ็นเซอร์นี้:
สายการผลิตน้ําดื่ม: ในสายการผลิตน้ําดื่ม, เครื่องตรวจจับสามารถติดตั้งที่ตําแหน่งสําคัญในกระบวนการเพื่อติดตามความคลุมของตัวอย่างน้ําในเวลาจริงนี่ช่วยตรวจพบความผิดปกติในกระบวนการบําบัด และถ้าการบําบัดต้องปรับเพื่อรักษาคุณภาพของน้ําคงที่.
งานประปา: งานประปารับผิดชอบในการบํารุงและจัดหาน้ําจากกระบะให้กับผู้อาศัยในเมือง The drinking water flow-through low turbidity laser sensor can be installed at the water inlet and outlet of the water plant to continuously monitor the turbidity changes of the raw water and the treated tap waterโดยวิธีนี้ ปัญหาคุณภาพน้ําที่เป็นไปได้สามารถถูกพบในเวลาที่ถูกต้อง และสามารถมีมาตรการในการรับรองว่า น้ําดื่มที่ให้บริการตรงกับมาตรฐานความปลอดภัย
อุปกรณ์บํารุงน้ํา: ในอุปกรณ์บํารุงน้ําประเภทอื่น ๆ เช่น อุปกรณ์บํารุงน้ําเสีย อุปกรณ์บํารุงน้ําเสียอุตสาหกรรม เป็นต้น อุปกรณ์นี้ยังสามารถใช้ได้มันติดตามการเปลี่ยนแปลงคุณภาพของน้ําระหว่างการบําบัด และช่วยให้ผู้ประกอบการปรับปรุงและปรับปรุงวิธีบําบัดเพื่อตอบสนองความต้องการของการบําบัดและลดผลกระทบต่อสิ่งแวดล้อม.
สถานีติดตามคุณภาพน้ําดื่ม: Drinking water flow-through low-turbidity laser sensors can be deployed in drinking water quality monitoring stations in cities or communities for real-time monitoring of water quality in water supply systemsสถานีติดตามดังกล่าวสามารถให้ข้อมูลคุณภาพน้ําอย่างต่อเนื่อง สร้างฐานในการตัดสินใจให้กับองค์การปกครองท้องถิ่นและกรมที่เกี่ยวข้องและรับประกันความปลอดภัยของน้ําดื่มสําหรับประชาชน.
โดยทั่วไป, เครื่องตรวจจับเลเซอร์ระบายน้ําดื่มที่มีความอับอุ่นต่ําถูกใช้อย่างแพร่หลายในทุกด้านของการบําบัดและติดตามน้ําดื่มข้อมูลการติดตามคุณภาพน้ําในเวลาจริง เพื่อรับรองความปลอดภัยและคุณภาพของน้ําดื่ม และปกป้องสุขภาพประชาชน.
