รายละเอียดสินค้า:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Storage environment: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

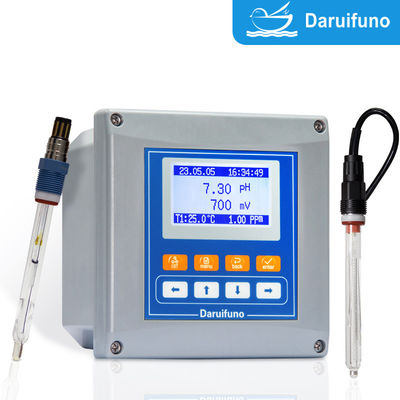

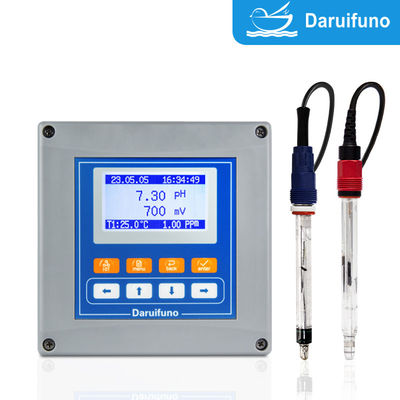

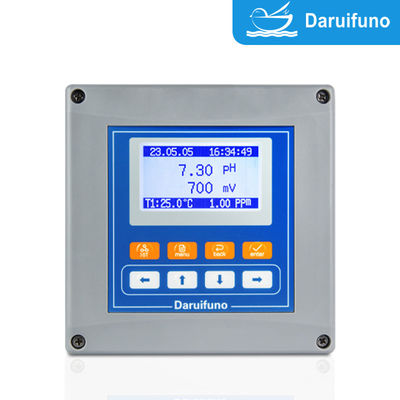

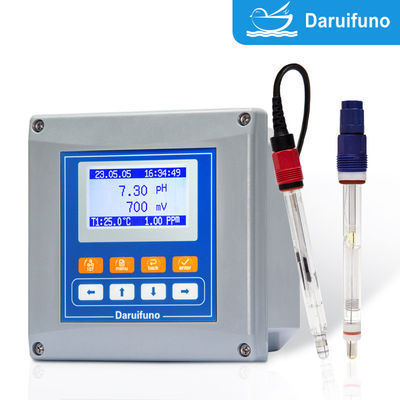

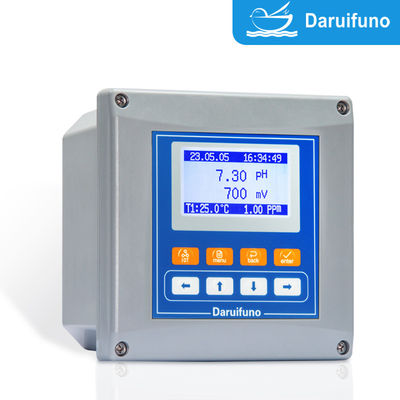

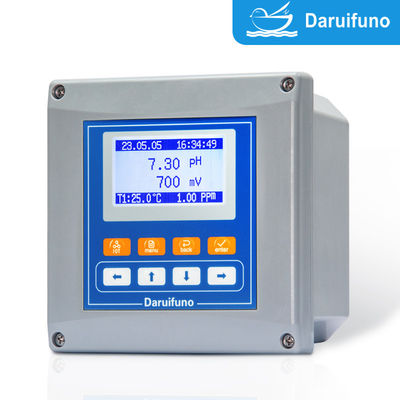

Dule Channels Analog PH และ ORP Controller กับ RS485 สําหรับการบําบัดน้ําเสียอุตสาหกรรม
เครื่องควบคุมสองช่อง APX2-PD ของแบรนด์ Daruifuno ปกติรองรับการเชื่อมต่อพร้อมกันของไฟฟ้า pH อานาลอกหนึ่งและไฟฟ้า ORP อานาลอกหนึ่ง (อัตราการลดออกซิเดชั่น)หรือ 2 เครื่องตรวจวัด pH แบบแอนาล็อก และ 2 เครื่องตรวจวัด ORP แบบแอนาล็อกค่า pH และความสามารถในการลดออกซิเดชั่น (ค่า mV) ของสารละลายถูกรวบรวมตามลําดับ วงจรแบบแอนาล็อกภายในแปลงสัญญาณอิเล็กทรอนด์เป็นสัญญาณความดันมาตรฐานเสริมและกรองมัน, แล้วไมโครโปรเซสเซอร์ของตัวควบคุมจะดําเนินการประมวลผลและการตัดสินทางเลข โดยผลิตสัญญาณควบคุมรีเล่หรือสัญญาณกระแสอานาล็อก (เช่น 4-20mA)
ช่อง pH: วัด pH (0-14) และควบคุมการปรับปริมาณกรด/ฐาน
ช่อง ORP: วัดศักยภาพการลดออกซิเดชั่น (± 2000mV) สําหรับการฆ่าเชื้อ (เช่นการคลอรีน) หรือการลดคลอรีน
อิเล็กตรอดเชื่อมต่อกับปลายตัวของตัวควบคุม; การออกของตัวควบคุมต่อสลับเชื่อมต่อกับปั๊มเติม, เครื่องเตือนหรืออุปกรณ์ทําความสะอาด; โลแกคการควบคุม, ระดับ, วงจรทําความสะอาด, ฯลฯสามารถตั้งผ่านเมนู; การปรับระดับและการดูข้อมูลเป็นประจํา
ปริมาตรสินค้า
| รุ่น | APX2-PD-A | APX2-PD-D | |
| วัตถุวัด | 2 ทางเข้าช่องการวัด, pH หรือ ORP สามารถเลือกตามใจชอบ | ||
| หลักการ | PH | อิเล็กทรโด้ pH กระจก (ดัชนีปริมาณยอนไฮโดรเจน) | |
| ORP | อิเล็กตรอดเพลตินัมหรือทองคํา (ความสามารถเรด๊อกซ์) | ||
| ระยะแสดง | PH: 0~14pH ORP: ± 2000mV Temp: -10~150°C | ||
| การแก้ไข | PH: 0.01pH ORP: 1mV TEMP: 0.1 °C | ||
| ความถูกต้อง | 00.1% ของช่วงการวัดหรือ ± 0.02pH / ± 2mV ใช้ขนาดใหญ่ที่สุด | ||
| ความมั่นคง | 0.05% ของระยะการวัดทุก 24 ชั่วโมง โดยไม่มีการสะสม | ||
| ความซ้ํา | ดีกว่า 0.1% ของช่วงการวัด | ||
| ค่าตอบแทนชั่วคราว | อัตโนมัติหรือมือ (NTC10K/PT1000) | ||
| การออกของเรเล่ | สองเรลเล่ SPST ความจุสูงสุด 3A/250VAC กําหนดสัญญาณเตือนสูง/ต่ํา ระบบควบคุมความร้อนหรือความสะอาด | ||
| การสื่อสารดิจิตอล | อินเตอร์เฟซ RS485 สองสาย, Modbus RTU และ JSON | ||
| Output ปัจจุบัน | สอง 0/4 ~ 20mA ปัจจุบัน Max. ความจุ 1000Ω | ||
| การแสดงเวลา | ปี/เดือน/วัน เวลา/นาที/วินาที | ||
| ข้อมูลประวัติศาสตร์ | บันทึกข้อมูลประวัติศาสตร์ 10000 และข้อมูลการบํารุงรักษาการปรับขนาด 100 ครั้งล่าสุด | ||
| วัตถุประเมิน* | แมทริกซ์ที่ติดตั้ง (เทียบเท่าคลอรีนเหลือ) 0 ~ 2.5mg/L | ||
| การสนับสนุนที่กําหนดโดยผู้ใช้งาน (เมทริกซ์ 20x20) | |||
| ความสอดคล้องเชิงเส้น (ความมั่นคงของตัวอย่างน้ํา) | |||
| การแสดง | 128 * 64 3.2-inch กราฟฟิก ดอท แมทริกซ์ LCD | ||
| วิธีการปรับระดับ | PH: 3 จุด ORP: 2 จุด จุดการปรับขนาดสามารถตั้งค่าได้อย่างอิสระ | ||
| วัสดุ | ระดับการป้องกัน ABS ที่เสริม: IP66 | ||
| พลังงาน | AC: 100~240V 50/60Hz | DC: 18 ~ 36V | |
| ขนาด | 144*144*120mm (ขนาดหลุม 138*138mm) | ||
| อุณหภูมิการทํางาน | 0°C, RH < 95%, ไม่ปรับความหนา | ||
| อุณหภูมิในการเก็บ | -20~70°C, RH < 55%, ไม่ปรับความหนา | ||
| การติดตั้ง | เครื่องติดตั้งผนัง, เครื่องจับท่อ, แพนล | ||
ข้อดีและลักษณะ
Daruifuno PH ORP Controller APX2-PD การบันทึกประวัติศาสตร์และฟังก์ชันนาฬิกาอิเล็กทรอนิกส์1. ฟังก์ชันบันทึกประวัติศาสตร์
1.เก็บข้อมูลการวัด, เหตุการณ์เตือน, เป็นต้น
ระยะบันทึกสามารถตั้ง (เช่นทุก 10 นาที)
2. ฟังก์ชันนาฬิกาอิเล็กทรอนิกส์
โมดูลนาฬิกาในเวลาจริง เพื่อให้แน่ใจว่าเวลาบันทึกเหตุการณ์ถูกต้อง
หลักการควบคุมการปรับปริมาณของตัวควบคุม ORP PH APX2-PD
กําหนดขีดจํากัด pH ต่ําสุด/สูงสุด เมื่อค่าที่กําหนดได้เกิน ระบบสลับจะทํางาน
ตัวอย่าง: pH > 9 เปิดปั๊มเติมกรด
pH < 6 เปิดปั๊มเติมปริมาณแอลคาลี
คุณสามารถกําหนดระยะสับสน เพื่อหลีกเลี่ยงการเปลี่ยนบ่อยๆ
หลักการควบคุมการทําความสะอาดอัตโนมัติของ Daruifuno PH ORP
การทําความสะอาดเรลเล่สามารถกําหนดการเริ่มต้นในเวลาที่กําหนด (เช่นทุก 24 ชั่วโมง); การตั้งค่าเวลาล้าง
เริ่มต้นซอลีนอยด์วาล์วหรือปั๊มน้ําเพื่อทําความสะอาดไฟฟ้า
หลีกเลี่ยงความผิดพลาดในการวัดที่เกิดจากการติดต่อบนพื้นผิวอิเล็กทรอนด์
หน่วยควบคุม ORP ของ Daruifuno PH APX2-PD pH และวิธีการปรับ ORP
1การปรับระดับ pH:
ใช้พัฟเฟอร์มาตรฐาน: pH 401, 7.00, 10.01, PH ORP เครื่องควบคุมผลิตโดยบริษัทของเรา Daruifuno, จุด calibration สามารถตั้งอิสระ.
การปรับขนาดจุดเดียว: ใช้ของเหลว pH 7.00 เพื่อปรับขนาดจุดศูนย์
การปรับระดับสองจุด: pH 7.00 และ 4.00 หรือ 1000, ตัดค่าจุดศูนย์และความชัน
เครื่องควบคุมควบคุมการทํางาน โดยอัตโนมัติกําหนดความมั่นคงและสต๊อป
2การปรับ ORP:
ใช้พัฟเฟอร์มาตรฐาน เช่น +220mV หรือ +470mV
กระบวนการปรับขนาดเรียบง่าย โดยปกติจุดเดียวก็เพียงพอ
วิธีการติดตั้งเครื่องควบคุม APX2-PD ของ Daruifuno PH ORPวิธีการติดตั้ง:
การติดตั้งแผ่น (การติดตั้งเปิดแผ่นป้องกัน IP66)
การติดตั้งผนัง (โครงการป้องกันแบบปรับปรุง)
การติดตั้งท่อ
สถานที่ติดตั้ง:
หลีกเลี่ยงแสงแดดตรง อุณหภูมิสูงและความชื้นสูง
สายเคเบิลถูกนําไปทางแยกกันเพื่อหลีกเลี่ยงการใช้สายไฟฟ้าเดียวกันกับสายไฟฟ้า
ครับการใช้งาน:
◇ น้ํา ด้าน ด้าน ด้าน
◇ แหล่งน้ํา
◇ น้ําปลูกปลา
◇ น้ํา ทัศน์
◇ การนําเข้าเครื่องปลูกน้ํา
◇ ติดตามการบําบัดน้ํา
◇ น้ํา ดื่ม
◇ น้ําใต้ดิน สระว่ายน้ํา
◇การติดตามกระบวนการอุตสาหกรรมและการบริหารการควบคุมปริมาณ
◇สารเคมี น้ํามัน กระดาษ อาหารและยา การเคลือบไฟฟ้า การผลิต PCB ฯลฯ
◇ การบํารุงรักษาน้ําในส่วนของเทศบาล/อุตสาหกรรม
◇ ติดตามการระบายน้ําเย็น
◇ การควบคุมของเหลวด้วยไฟฟ้า
◇ สาย ผลิต อาหาร และ เครื่องดื่ม
◇ ระบบควบคุมถังปฏิกิริยาเฉลี่ยกรด-ฐาน
