รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | เครื่องวัดการไหลของดอปเปลอร์ | ช่วงความเร็วการไหล: | 0.01~10m/s |
---|---|---|---|
ความเร็วการไหลของความละเอียด: | 0.001m/s | การควบคุมรีเลย์: | รีเลย์ SPST ที่ตั้งค่าได้ 2 ตัว |
เอาท์พุทปัจจุบัน: | สอง 0/4 ~ 20mA แอ็คทีฟปัจจุบัน | เกรดป้องกัน: | IP66 |
อุณหภูมิในการทำงาน: | 0~60℃ | พาวเวอร์ซัพพลาย: | ไฟฟ้ากระแสสลับ/กระแสตรง |
วัสดุเปลือก: | ปรับปรุง ABS | การใช้พลังงาน: | 7W |
ขนาด: | 144*144*120 มม. | น้ำหนัก: | 800g |
แสงสูง: | RS485 doppler flow meter,36VDC ป้องกัน doppler flow meter,240VAC doppler flow meter |

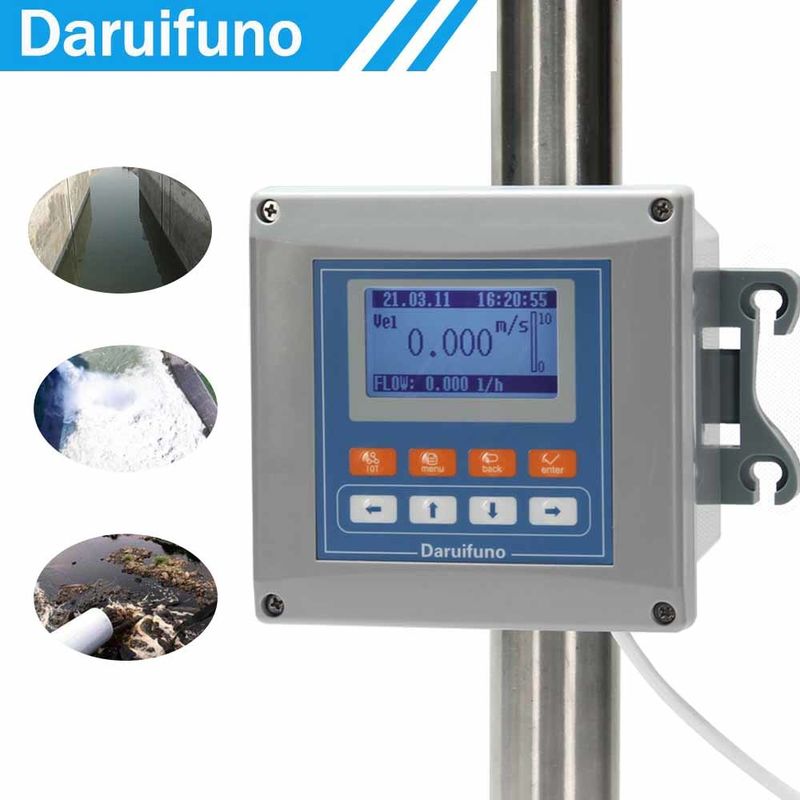

Digital Doppler flow meter RS485 สำหรับการวัดความเร็วของของไหล
เครื่องวัดการไหลของดอปเพลอร์แบบดิจิตอลใช้หลักการอัลตราโซนิก Doppler ในการวัดความเร็วการไหล วิธีความแตกต่างของเวลาด้วยอัลตราโซนิกวัดระดับของเหลวและคำนวณอัตราการไหลโดยการตั้งค่าหน้าตัดตัวควบคุม DUC2-DPL ของ DRFN สามารถวัดการไหลทันทีและการไหลสะสม ช่วงของความเร็วการไหลอยู่ระหว่าง 0.01 ถึง 10 ม./วินาที
ข้อดีของ Doppler Flow Meter
1. Universal Doppler controller ออกแบบมาเป็นพิเศษสำหรับ DRFN series Doppler flow digital sensors, เข้ากันได้กับ DRFN Doppler flow เซ็นเซอร์ดิจิตอล;
2. เครื่องวัดการไหลของ Doppler จะรวบรวมข้อมูลที่มีความแม่นยำสูงอย่างเสถียรมากขึ้นด้วยวิธีการสื่อสารที่เข้ารหัสพิเศษ
3. ตัวควบคุมสามารถสอบถามสถานะการทำงานของเซ็นเซอร์ได้ รวมถึงการอ่านหมายเลขซีเรียลของเซ็นเซอร์
4. รองรับวิธีการติดตั้งที่หลากหลาย ระดับการป้องกันคือ IP66 สามารถทำงานได้อย่างต่อเนื่องเป็นเวลานานในสภาพแวดล้อมที่รุนแรง
5. จัดเตรียมโหมดจ่ายไฟสองโหมดของ AC และ DC ซึ่งทั้งสองอย่างนี้เป็นแหล่งจ่ายไฟแรงดันกว้าง
6. อินเทอร์เฟซ RS485 แบบสองสายสนับสนุนโปรโตคอลการสื่อสาร Modbus RTU;
7. สามารถตั้งรหัสผ่านเมนูเพื่ออำนวยความสะดวกในการจัดการลำดับชั้น
พารามิเตอร์ทางเทคนิคของ Doppler Flow Meter
ชื่อผลิตภัณฑ์ | เครื่องวัดการไหลของดอปเปลอร์ | |
รุ่นสินค้า | DUC2-DPL-HA | DUC2-DPL-HD |
เวอร์ชันซอฟต์แวร์ | ซอฟต์แวร์วิเคราะห์โฟลว์ DRFN V1.0 | |
อินพุตเซนเซอร์ | เข้ากันได้กับ Flow Digital Sensors ของ DRFN ทั้งหมด | |
ช่วงการแสดงผล (กระแส) | ไหลทันทีและไหลสะสม | |
ช่วงการแสดงผล (อัตราการไหล) | 0.01~10m/s | |
ช่วงการแสดงผล (ระดับของเหลว) | 0~10m | |
ความละเอียด(ความเร็วการไหล) | 0.001m/s | |
ความละเอียด (ระดับของเหลว) | 0.001m | |
การควบคุมรีเลย์ | รีเลย์ SPST ที่ตั้งค่าได้ 2 ตัว โหลดสูงสุด 3A/250VAC | |
เอาต์พุตกระแสแอนะล็อก | 2 settable 0/4 ~ 20mA เอาต์พุตลูปแอ็คทีฟปัจจุบันพร้อมโหลดสูงสุด 1,000 โอห์ม | |
วิธีการสื่อสาร | อินเทอร์เฟซ RS485 สองสาย;โปรโตคอลการสื่อสาร: MODBUS RTU;รองรับรูปแบบข้อมูลข้อความ JSON | |
หน้าจอแสดงผล | จอ LCD กราฟิคขาวดำขนาด 128*64 โหมดแบ็คไลท์ที่ปรับได้ อัตราการแสดงผลที่ปรับได้ | |
ข้อมูลการกำหนดค่า | การป้องกันการปิด, พารามิเตอร์จะถูกเก็บไว้อย่างไม่มีกำหนด | |
ประวัติเวลา/บันทึกข้อมูล | ปี/เดือน/วัน/ชั่วโมง/นาที/วินาที, บันทึกข้อมูลประวัติ 14000, ช่วงการบันทึกสามารถตั้งค่าได้ระหว่าง 1 ~ 999 นาที | |
บันทึกการบำรุงรักษา | ล่าสุด 100 ครั้ง | |
ระดับการป้องกัน | IP66 | |
สภาพแวดล้อมในการทำงาน | 0 ~ 60 ℃, ความชื้นสัมพัทธ์น้อยกว่า 95% RH (ไม่มีการควบแน่น) | |
สภาพแวดล้อมการจัดเก็บ | -20 ~ 70 ℃, ความชื้นสัมพัทธ์น้อยกว่า 55% RH (ไม่มีการควบแน่น, เครื่องมือที่มีความแม่นยำ) | |
วัสดุเปลือก | ปรับปรุง ABS | |
ขนาด | 144*144*120 มม. | |
วิธีการติดตั้ง | ยึดผนัง, แคลมป์ท่อ, ติดตั้งแผง (ขนาดรู 138*138 มม.) | |
อินเทอร์เฟซไฟฟ้า | ส่วนหลังของเครื่องมือสงวนไว้ 3 M12*1.5 กรัมหัว, เส้นผ่านศูนย์กลางเส้น 3~6.5 mm | |
พาวเวอร์ซัพพลาย | 100~240VAC | 18~36VDC |
การใช้พลังงาน | เกี่ยวกับ 7W | |
น้ำหนัก | ประมาณ 800g | |
ใบรับรองการปฏิบัติตามกฎระเบียบ | CE ROSH |
แอปพลิเคชั่นของ Doppler Flow Meter
มีการใช้กันอย่างแพร่หลายในเมืองฟองน้ำ เครือข่ายท่อจ่ายน้ำ/ท่อระบายน้ำ แหล่งน้ำสีดำและมีกลิ่น แม่น้ำธรรมชาติ ช่องเปิด อ่างเก็บน้ำ และฉากอื่นๆ ตลอดจนการวิเคราะห์สนามการไหลและการตรวจจับระดับของเหลวในการวิจัยทางวิทยาศาสตร์
