รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เซ็นเซอร์โอโซน | รูปแบบสินค้า: | ออนซ์1.2 |
|---|---|---|---|
| ช่วงการวัด:: | 0~0.5/2/5/10/20ppm | ระยะความดัน: | 0 ~ 1บาร์ (เซลล์ไหล) |
| ระยะอุณหภูมิ: | 0 ~ 45 ℃ | เวลาตอบสนอง: | T90: ประมาณ 3 นาที (น้ําเกลือประมาณ 5 นาที) |
| อัตราการไหล: | 15-30 ลิตร/ชม. (33 – 66 ซม./วินาที) | ||
| เน้น: | เครื่องตรวจจับโอโซนน้ําดื่ม,เครื่องตรวจจับโอโซนน้ําดื่มโดยตรง,เครื่องตรวจจับโอโซนน้ํา |
||

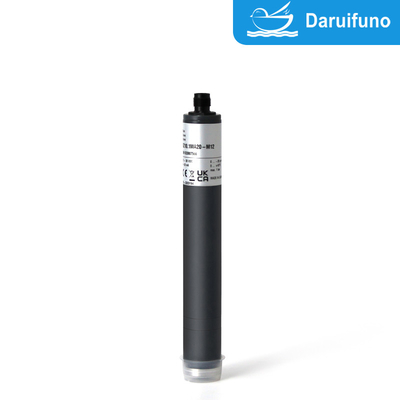

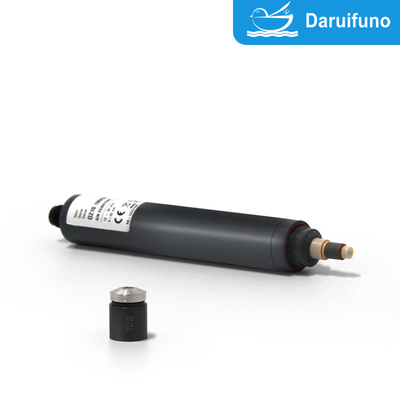

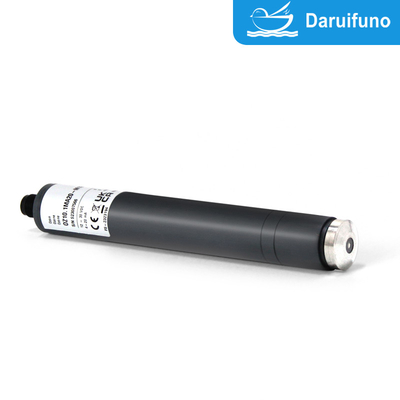

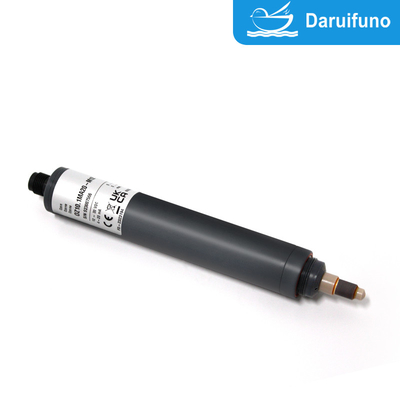

เซ็นเซอร์โอโซน 2 อิเล็กตรอน 2 สาย 4-20mA สําหรับน้ําดื่ม น้ําดื่มตรง น้ํากระบวนการบริการ
ระบบอิเล็กทรอนด์สองระบบเซ็นเซอร์โอโซน OZ12, ใช้ในน้ําดื่ม, น้ําดื่มโดยตรง, น้ําบริการและน้ํากระบวนการ, การวัดน้ําที่ไม่มีสารทํางานบนผิว, ระยะทางเลือก 0 ~ 0.5/2/5/10/20ppm
คุณลักษณะการทํางานของเซ็นเซอร์โอโซนแผ่นแอมเปอร์รวมถึงความรู้สึกสูงและการตอบสนองอย่างรวดเร็ว ซึ่งสามารถวัดความถี่ของโอโซนในน้ําได้อย่างแม่นยําข้อดีของมันคือความสามารถที่แข็งแกร่งต่อการขัดขวาง, เหมาะสําหรับสภาพแวดล้อมน้ําที่หลากหลายและอายุการใช้งานยาวนาน เหมาะสําหรับการบํารุงน้ําดื่มและน้ําอุตสาหกรรมเพื่อรับประกันความปลอดภัยของคุณภาพน้ํา
รายละเอียด
| |
OZ12 |
| ตัวชี้ | โอโซน
|
| การใช้งาน |
น้ําสระว่ายน้ํา น้ําดื่ม น้ําบริการ น้ํากระบวนการ |
| ระบบวัด | ระบบ 2 อิเล็กทรอนด์แบบ amperometric ปกคลุม |
|
อิเล็กทรอนิกส์ |
รูปแบบแบบแอนาล็อก: - ความกระชับกําลังออก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - การประมวลผลข้อมูลภายในแบบแอนาล็อก - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) รูปแบบดิจิทัล: - อิเล็กทรอนิกส์ถูกแยกจากไฟฟ้าโดยสิ้นเชิง - การประมวลผลข้อมูลดิจิตอลภายใน - สัญญาณออก: อานาล็อก (อานาล็อก-ออก/ดิจิตอล) หรือ ดิจิตอล (ดิจิตอลออก/ดิจิตอล) mA-version: - ปัจจุบันออกแบบแอนาล็อก - อิเล็กทรอนิกส์ที่ไม่ได้แยกจากไฟฟ้า - สัญญาณออก: อานาล็อก (อานาล็อกออก/อานาล็อก) |
|
ข้อมูลเกี่ยวกับ ระยะวัด |
ความชันจริงของเซ็นเซอร์สามารถแตกต่างกันตามการผลิต ระหว่าง 65% และ 150% ของความชันนาม หมายเหตุ: กับความชัน > 100% ระยะการวัดจะลดลงตามนั้น (ตัวอย่าง: ความชัน 150% → 67% ของช่วงการวัดที่กําหนด) |
|
การเคลื่อนไหวของความชัน ในสภาพที่สามารถซ้ําได้ (25 °C, pH 7,2 ในน้ําดื่ม) |
ประมาณ <- 1% ต่อเดือน |
|
อุณหภูมิการทํางาน |
การวัดอุณหภูมิน้ํา: 0... +45 °C (ไม่มีคริสตัลน้ําแข็งในน้ําวัด) |
| อุณหภูมิบริเวณ: 0... +55 °C | |
|
อุณหภูมิ ค่าตอบแทน |
โดยอัตโนมัติ โดยเซ็นเซอร์อุณหภูมิที่บูรณาการ |
|
ความดันทํางานที่อนุญาตสูงสุด |
การทํางานโดยไม่มีแหวนยึด: - 0.5 บาร์ - ไม่มีแรงดันและ/หรือสั่นสะเทือน |
|
การทํางานด้วยแหวนยึดในเซลล์การไหล - 1.0 บาร์ - ไม่มีแรงกระตุ้นความดันและ/หรือการสั่นสะเทือน (ดูตัวเลือก 1) |
|
OZ12 |
|||
|
อัตราการไหล (ความเร็วการไหลเข้า) |
ประมาณ 15-30 l/h (33 ¢ 66 ซม/วินาที) ใน FLC กระแส, ความขึ้นอยู่กับอัตราการกระแสขนาดเล็ก | |||
| ระยะ pH | pH 1 ️ pH 11 | |||
| ระยะเวลาในการทํางาน | การเริ่มต้นครั้งแรก ประมาณ 1 ชั่วโมง | |||
| เวลาตอบสนอง | T90: ประมาณ 15 วินาที | |||
| การปรับจุดศูนย์ | ไม่จําเป็น | |||
| การปรับระดับ | ณ อุปกรณ์ โดยการกําหนดทางการวิเคราะห์ | |||
| การแทรกแซง |
คล2: ปัจจัย 003 |
|||
| ไม่มียาฆ่าเชื้อ | สูงสุด 24 ชั่วโมง | |||
|
การเชื่อมต่อ |
รุ่น mV: รุ่น Modbus: รุ่น 4-20 mA: |
M12 5 ต้น แฟลนจ์พล็อกอิน M12 5 ต้น แฟลนจ์พล็อกอิน สายปลาย 2 ต้น หรือ M12 5 ต้น แฟลนจ์พล็อกอิน |
||
| ความยาวสูงสุดของเคเบิลเซ็นเซอร์ (ขึ้นอยู่กับการประมวลผลสัญญาณภายใน) | อานาลอก | < 30 เมตร | ||
| ดิจิตอล |
> 30 m ถูกอนุญาต ความยาวสายไฟฟ้าสูงสุดขึ้นอยู่กับการใช้งาน |
|||
| ประเภทการป้องกัน |
สายพัดลม 5 ต้น M12: IP68 ป้ายปลาย 2 ต้น พร้อมหมวก mA: IP65 |
|||
| วัสดุ | ผนังครึ่งผ่าน PVC-U ABS | |||
|
ขนาด |
กว้าง: ความยาว: mV รุ่น Modbus รุ่น 4-20 mA |
ประมาณ 25 มม. ประมาณ 190 mm (การประมวลผลสัญญาณแบบอนาล็อก) ประมาณ 205 mm (การประมวลผลสัญญาณดิจิตอล) ประมาณ 205 mm ประมาณ 220 mm (2-pole-terminal) ประมาณ 190 mm (5-pole-M12) |
||
| การขนส่ง | +5... +50 °C (เซ็นเซอร์, เอเลคโทรลิต, หมวกเยื่อ) | |||
|
OZ12 |
|
การเก็บรักษา |
เซนเซอร์: แห้งและไม่มีเอเลคโทรลิต ไม่มีขีดจํากัดที่ +5... +40 °C |
|
อิเล็กทรอลิท: ในขวดเดิม ป้องกันแสงอาทิตย์ +5... +35 °C นาที 1 ปี หรือจนถึงวันสิ้นอายุที่กําหนด |
|
|
หมวกเปลือก: ในบรรจุสินค้าเดิม ไม่มีขีดจํากัดที่ +5... +40 °C (หมวกเปลือกที่ใช้แล้วไม่สามารถเก็บได้) |
|
|
การบํารุง |
การตรวจสอบสัญญาณการวัดเป็นประจํา อย่างน้อย 1 ครั้งต่อสัปดาห์ รายละเอียดต่อไปนี้ขึ้นอยู่กับคุณภาพของน้ํา เปลี่ยนหมวกเปลือก: 1 ครั้งต่อปี (ขึ้นอยู่กับคุณภาพของน้ํา) เปลี่ยนเอเลคโทรลิต: ทุกๆ 3 - 6 เดือน |
|
|
ตัวเลือก 1: แหวนยึด |
- เมื่อทํางานกับความดัน > 0.5 บาร์ในเซลล์การไหล - ขนาดของแหวนยึด 29 x 23.4 x 2.5 มิลลิเมตร, ตัด, PETP - ตําแหน่งที่แตกต่างกันสําหรับ groove เลือกได้ ((ตามคําขอ) |
|
|
ข้อมูลเทคนิค
1. OZ1.2 (ออกแบบแอนาล็อก การประมวลผลสัญญาณภายในแบบแอนาล็อก)
การเชื่อมต่อไฟฟ้าที่ไม่มีพลังงานจําเป็น เนื่องจากเซ็นเซอร์อิเล็กทรอนิกส์ไม่ได้ อุปกรณ์พร้อมกับ
การแยกตัว
| |
การวัด ระยะ ใน ppm |
การแก้ไข ใน ppm |
ผลิต ผลิต ความต้านทาน |
นาม ความชัน ใน mV/ppm |
โวลเตชั่น จําหน่าย |
การเชื่อมต่อ |
| OZ1.2H-M12 | 0.005... 2000 | 0.001 |
0...-2000 mV 1 kΩ |
- 1000 บาท |
± 5 - ± 15 VDC 10 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U -U PIN4: สัญญาณ GND PIN5: n. c. |
| OZ1.2N-M12 | 00.05... 20.00 | 0.01 | - 100 | |||
| OZ1.2HUp-M12 | 0.005... 2000 | 0.001 |
0...+2000 mV 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น ฟังก์ชันของสายไฟ:
PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND PIN5: n. c. |
| OZ1.2NUp-M12 | 00.05... 20.00 | 0.01 | +100 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
2. OZ1.2 (ผลิตแบบแอนาล็อก, การประมวลผลสัญญาณดิจิตอล)
อานาล็อกออก / ดิจิตอล
- แหล่งไฟฟ้าถูกแยกจากเซ็นเซอร์
สัญญาณออกก็แยกกันด้วย แกลวานิก นั่นหมายความว่าไม่มีพันธมิตร
| |
การวัด ระยะ ใน ppm |
การแก้ไข ใน ppm |
ผลิต ผลิต ความต้านทาน |
นาม คลื่น ใน mV/ppm |
พลังงานไฟฟ้า | การเชื่อมต่อ |
| OZ1.2H-An-M12 | 0.005... 2000 | 0.001 |
อานาลอก 0...-2 วอล (สูงสุด -2.5 V) 1 kΩ |
- 1000 บาท |
9-30 VDC ประมาณ 20-56 mA |
เครื่องพับ M12 5 ต้น แฟลนจ์
ฟังก์ชันของสายไฟ: PIN1: สัญญาณการวัด PIN2: +U PIN3: พลังงาน GND PIN4: สัญญาณ GND PIN5: n. c. |
| OZ1.2N-An-M12 | 00.05... 20.00 | 0.01 | - 100 | |||
| OZ1.2H-Ap-M12 | 0.005... 2000 | 0.001 |
อานาลอก 0...+2 V (สูงสุด +2.5 V) 1 kΩ |
+ 1000 | ||
| OZ1.2N-Ap-M12 | 00.05... 20.00 | 0.01 | +100 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
3. OZ1.2 (ออกแบบดิจิตอล การประมวลผลสัญญาณดิจิตอล)
- แหล่งไฟฟ้าถูกแยกจากเซ็นเซอร์
สัญญาณออกก็แยกกันด้วย แกลวานิก นั่นหมายความว่าไม่มีพันธมิตร
|
การวัด ระยะ ใน ppm |
การแก้ไข ใน ppm |
ผลิต ความต้านทานการออก |
พลังงานไฟฟ้า | การเชื่อมต่อ |
| OZ1.2H-M0c | 0.005... 2000 | 0.001 |
Modbus RTU
ไม่มีแรงต่อต้านในเซ็นเซอร์ |
9-30 VDC
ประมาณ 20-56 mA |
แฟลนจ์พล็อก-ออน M12 5 ต้น ฟังก์ชันของสายไฟ: PIN1: เก็บไว้ PIN2: +U PIN3: พลังงาน GND PIN4: RS485B PIN5: RS485A |
| OZ1.2N-M0c | 00.05... 20.00 | 0.01 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
4. OZ1.2 4-20 mA (ผลิตแบบแอนาล็อก, การประมวลผลสัญญาณภายในแบบแอนาล็อก)
การเชื่อมต่อไฟฟ้าที่ไม่มีพลังงานจําเป็น เนื่องจากเซ็นเซอร์อิเล็กทรอนิกส์ไม่ได้ อุปกรณ์พร้อมกับ
การแยกตัว
4.1 การเชื่อมต่อไฟฟ้า: เครื่องจับปลาย 2 ต้น
| |
การวัด ระยะ ใน ppm |
การแก้ไข n ใน ppm |
ผลิต ผลิต ความต้านทาน |
นาม ความชัน ใน mA/ppm |
โวลเตชั่น จําหน่าย |
การเชื่อมต่อ |
| OZ1.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 mA ไม่ปรับขนาด |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
สายปลาย 2 ต้น (2 x 1 mm2)
แนะนํา: สายเคเบิลกลม 4 มม. 2 x 0.34 มม2 |
| OZ1.2MA2 | 0.005... 2000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 00.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 00.05... 10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 00.05... 20.00 | 0.01 | 0.8 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
4.2 การเชื่อมต่อไฟฟ้า: 5 ต้น M12 plug-on flange
|
การวัด ระยะ ใน ppm |
การแก้ไข ใน ppm |
ผลิต ผลิต ความต้านทาน |
นาม ความชัน ใน mA/ppm |
โวลเตชั่น จําหน่าย |
การเชื่อมต่อ |
| OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 mA ไม่ปรับขนาด |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
M12 5 ต้น แฟลนจ์พล็อก-บน
ฟังก์ชันของสายไฟ: PIN1: n. c. PIN2: +U -U PIN4: n c PIN5: n. c. |
| OZ1.2MA2-M12 | 0.005... 2000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 00.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 00.05... 10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 00.05... 20.00 | 0.01 | 0.8 |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
อุปกรณ์สํารอง ส่วน
| ประเภท | หมวก Membrane | อิเล็กทรอลิต | เอเมรี่ | O-ring |
| สําหรับ OZ1 ทั้งหมด2 |
เอ็ม 202 |
EOZ1/W, 100 ml ศิลปะหมายเลข 11101 |
S1 |
14 x 1.8 ซิลิโคน |
(ต้องมีการเปลี่ยนแปลงทางเทคนิค)
